Részletes Adatok a H05VV-F 5x2,5 mm² (MTK) Kábelről
Az H05VV-F típusú PVC tömlővezetékek, köznapi nevén MT vagy régebbi elnevezéssel MTK kábelek, széles körben alkalmazott flexibilis vezetékek, amelyek számos háztartási és ipari környezetben megbízható megoldást nyújtanak. Ez a cikk részletesen bemutatja az 5x2,5 mm² keresztmetszetű változat specifikációit és felhasználási területeit.
Az MT Kábel Általános Jellemzői és Felhasználása
Az MT kábelek finomsodrott rézerekkel, PVC érszigeteléssel és PVC külső köpennyel gyártott, hajlékony fogyasztói tömlővezetékek, amelyek névleges feszültsége 300/300 V-tól 450/750 V-ig terjedhet. Az MT jelű kábelek rugalmas, kerek kivitelű, fehér PVC-köpenyű tömlővezetékek.
Felhasználásukat tekintve kis és közepes mechanikai igénybevételekre használhatóak, flexibilis bekötésekhez, különféle gépekhez. Ideálisak háztartási és irodagépek (mosógép, hűtő, nyomtató, PC-táp) csatlakoztatására, készülékkábelként világítástechnikai lámpatestek, konyhai eszközök betápjához, valamint kapcsoló- és elosztószekrények belső vezetékezéséhez száraz vagy mérsékelten nedves helyen. Ezenkívül alkalmasak rögzített behúzásra védőcsövekbe, kábelcsatornákba.
Száraz és nedves környezetben egyaránt alkalmazható, beleértve a párás helyiségeket is, közepes igénybevételre (pl. mosógép, hűtőszekrény), kivéve hősugárzók, amelyeknél fennáll a forró felületekkel való érintkezés veszélye. Fontos megjegyezni, hogy tartósan vízbe nem meríthető. Tűzhelyek vagy más forró berendezések esetén is alkalmazható, feltéve hogy nem érintkezik közvetlenül forró felületekkel és nem éri intenzív hősugárzás.
Az MT kábelek nem ajánlottak szabadtéri használatra, ipari vagy mezőgazdasági épületekben, és nem használható ipari hordozható szerszámokhoz. Kültéren vagy föld alatt közvetlenül nem használható. Falba történő telepítésre is alkalmas, de erre a célra inkább MCU és MBCU vezeték ajánlott.
A rugalmas szerkezete közepes mechanikai igénybevétel - gyakori hajlítás és csavarás - mellett is üzembiztos. Különösen ajánlott háztartásokban, konyhákban, irodákban és könnyűipari környezetben működő készülékekhez (pl. mosógépek, hűtők, ventilátorok), ha a gyártó H05VV-F 5 × 2,5 mm² kábelt ír elő.
Milyen típusú Ethernet kábelt érdemes használni? - Könnyítsd meg

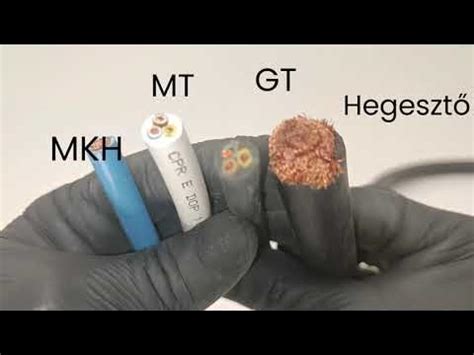

MT kábel vs. MBCU kábel
Az MT kábelek esetében a finom szövésű vékony rézvezetők miatt a kábel hajlékonyabb, rugalmasabb, hosszabb távon is képes elviselni a folyamatos mozgást (pl. fűnyíró hosszabbítók, műszaki cikkek tápkábelei), felhasználásához sok esetben érvéghüvely szükséges. MBCU kábelek esetében teljesen tömör erekről lévén szó, a kábel merevebb, a meghajlított alakot bizonyos mértékig képes megtartani, kevésbé alkalmas mozgásra, leginkább fix bekötésekre használható. Érvéghüvely használata MBCU esetében nem szükséges.
Felépítés és Szabványok
Az H05VV-F típusú vezeték felépítése a következő:
- Rézvezető, csupasz elemi szálakból sodrott (Class 5 szerint).
- PVC érszigetelés (színezett erekkel, megkülönböztetés színekkel).
- PVC külső köpeny.
A kábel megfelel a következő szabványoknak:
- DIN VDE 0281-5
- HD 21.5 S3 +A1+A2
- DIN EN 60228 5. osztály (vezető felépítése)
- HD 308 S2 (ér jelölése)
- ÖVE / ÖNORM E 8241 (HD21)
Részletes Műszaki Adatok: H05VV-F 5x2,5 mm²
Az H05VV-F 5x2,5 mm² kábel specifikus műszaki jellemzői a következők:
| Jellemző | Érték | Megjegyzés |
|---|---|---|
| Érszám x keresztmetszet | 5 × 2,5 mm² | Finomsodratú (rugalmas) csupasz réz (Cu) |
| Névleges feszültség Uo/U | 300 / 500 V AC | |
| Vizsgálófeszültség | AC 2000 V | |
| Megengedett vezető-hőmérséklet (üzemben) | +70 °C | |
| Megengedett vezető-hőmérséklet (rövidzárlatnál) | +150 °C | Max. 5 másodpercig |
| Környezeti hőmérséklet (flexibilis fektetéskor) | -5…+50 °C | |
| Környezeti hőmérséklet (rögzítve/tárolásnál) | -40…+70 °C | |
| Külső átmérő kb. | ≈ 11,9 mm | Kerek kivitel |
| Réztömeg / Tömeg kb. | ≈ 243 kg/km (0,243kg/m) | |
| Minimális hajlítási sugár | 5 x külső átmérő (4 - 8 × D) | kb. 47,6 - 95,2 mm ennél a méretnél |
| Lángállóság | EN 60332-1-2 (CPR tűzosztály Eca) | |
| Érszínek (HD 308 S2 szerint) | Zöld/sárga (PE) · barna (L1) · fekete (L2) · szürke (L3) · kék (N) | |
| Ajánlott tömszelence | M20 × 1.5 / PG13,5, PG16 | Iránymutató érték |
A vezetőér ellenállása az MSZ HD 383 S2, III. táblázat szerint van meghatározva, a szigetelő ellenállása pedig minimum értéket kell, hogy elérjen.
MT Kábel Jelmagyarázat
A harmonizált vezeték-kódrendszer segít megérteni a kábelek specifikus tulajdonságait. Az MT kábelek esetében ez a jelmagyarázat a következő:
- H - harmonizált európai jelű kábel.
- 03 / 05 / 07 - a névleges feszültségcsoport (300/300 V, 300/500 V, 450/750 V). Az 5x2,5 mm² MT kábel esetében ez 05, azaz 300/500V.
- V - PVC (polyvinyl-chlorid) szigetelés.
- V - PVC köpeny.
- H2 - lapos, kéteres kivitel (négyzetes keresztmetszet) - nem jellemző az 5x2,5 mm² kör keresztmetszetű MT kábelre.
- F - hajlékony, finomsodrott (Class 5) rézvezetők.
- G - (az érjelölésben) védővezetőt tartalmazó kábel; ha nincs G betű, védővezető sincs - az 5 eres változat tartalmaz védővezetőt.
- A végén szereplő érszám × keresztmetszet fejezi ki a felépítést (pl. 5x2,5 mm²).
Telepítési Irányelvek és Fontos Megjegyzések
Az H05VV-F 5x2,5 mm² kábel beltérben kábelcsatornában, védőcsőben vagy készülékházban történő telepítésre alkalmas. Kültéren, nedves helyen vagy föld alatt csak megfelelő mechanikai és környezeti védelem mellett használható.
Nagyon jól használható berendezések bekötésére, de akár tömített szerelésnél is, hiszen kör keresztmetszete révén a gyárilag erre tervezett tömszelencék teljesen körbe tudják fogni, kizárva az IP védelemben jól definiált osztályoknak megfelelően a port és a párát, vizet. A vezetőér megengedett max. hőmérséklete +70 °C. A hajlítási sugár minimum 5 x külső átmérő.
Online vásárlás esetén érvényes ár, ami 100m-es gyári tekercs külön cikkszámon érhető el. A rendelt mennyiséget általában 500 m-es dobról vágják le; a dob általában csak teljes dob rendelésekor tartozék.
