A modern stadiontervezés kihívásai és az FTC új otthona: részletes betekintés
Ahogyan arról már beszámoltunk, klubunk vasárnap búcsúztatja az Albert Flórián Stadiont. A jeles esemény alkalmából honlapunk két részben összegyűjtött néhány olyan Üllői úti mérkőzést, amely minden bizonnyal felejthetetlen maradt a Fradi-szurkolók számára. Az Albert Flórián Stadion, amely hosszú évtizedekig otthonul szolgált a Ferencvárosnak, számos történelmi pillanatnak volt szemtanúja, mielőtt átadta helyét a modern Groupama Arénának.

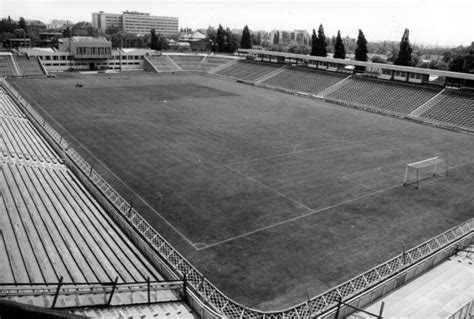

Az Albert Flórián Stadion felejthetetlen pillanatai
Az Üllői úti stadion falai között számos emlékezetes mérkőzésre került sor, amelyek mélyen beégtek a szurkolók emlékezetébe.
- 1974: Az első győzelem
- 1978: Az első villanyfényes mérkőzés
- 1982: Az ősi rivális ellen
- 1990: A rendszerváltás ünnepi hangulata
- 1992: A tavaszi menetelés
- 1994: KEK-siker a visszavágón
- 1995: Bajnokok Ligája a Real Madrid ellen
Az Üllői úti stadion első győzelme 1974. június 1-jéhez köthető, amikor a csapat történelmi sikert aratott hazai pályán.
Négy esztendővel az Üllői úti stadion megnyitása után az első villanyfényes találkozót is lejátszotta csapatunk. Az ellenfél a PMFC együttese volt, és könnyed mérkőzésen 4-1-es győzelmet arattunk.
1982 áprilisában csapatunk a bajnoki elsőségért küzdött, amikor az ősi rivális Újpest csapata a Szentélybe látogatott. Ez a mérkőzés a szezon egyik legfontosabb összecsapásának számított.
A rendszerváltás felszabadult hangulatában a Ferencvárosi Torna Club, a Magyar Labdarúgó Szövetség, valamint a Nemzeti Sport közös szervezésében 1990. december 2-án az Üllői úton fogadta csapatunk Erdély válogatottját, egy történelmi találkozó keretében.
A legendás, 1992-es szezon tavaszi menetelésének hatodik állomásán csapatunk a Zalaegerszeget fogadta. A mérkőzésen Balogh G. (8., 30.), Wukovics (17.) és Nagy Zs. góljaival a Fradi győzött.
Az 1993/94-es szezonban csapatunk a negyedik helyen végzett, így a következő idényben a Kupagyőztesek Európa Kupájában indult el. Az első mérkőzésen, idegenben 2-1-es vereséget szenvedtünk, így a visszavágóra bizakodó hangulatban készülhettünk. Bár az oroszok a mérkőzés elején vezetést szereztek, Szinyov öngóljával és Neagoe találatával még a szünet előtt fordítottunk. A 11-eseket értékesítették: Gregor, Lisztes, Christainsen, Telek, Lipcsei, Zavadszky, Hrutka. A Fradi bejutott a következő fordulóba.
A szintén legendássá vált, Bajnokok Ligájába jutás éve volt az 1995-ös. A Blancóktól Spanyolországban 6-1-es vereséget szenvedett csapatunk, így kevésbé jó előjelekkel várhatták a hazai „visszavágót”, amelyen teltház várta a két együttest. Albert góljával a 36. percben a Fradi megszerezte a vezetést.
A stadionépítési láz és az új Fradi-stadion születése
Sok évtizede nem épültek stadionok Magyarországon, azonban nemrég elindult a lavina. Felépült a felcsúti Pancho Aréna, elkészült a debreceni Nagyerdei Stadion és átadásra került az új Fradi-stadion, a Groupama Aréna, és úgy tűnik, hogy folytatódik a sor. A modern stadionok tervezése és üzemeltetése azonban komplex feladat, amely számos mérnöki kihívást rejt magában.
A sikeres stadion receptje: több mint egy futballpálya
Mit kell ahhoz tenni, hogy ne egy üresen tátongó betonrengeteg legyen, hanem egy olyan központ, ahol pezseg az élet, ahol siker, győzelem, ezáltal üzlet és pénz van? Amiből mindenki profitál, az ország, a sport, az egyén. A felismerés, hogy egy ilyen épület az év 365 napjából kb. 30 alkalommal szól a labdarúgásról, viszont a többi, mintegy 330 napon az egyéb rendezvények színhelye, megadja a választ rengeteg kérdésre. Ez a megközelítés kulcsfontosságú a létesítmény gazdaságos és hatékony működtetéséhez.
Mérnöki kihívások és tervezési szempontok
Nekünk, villamosmérnököknek milyen feladataink vannak, mitől lesz gazdaságosan és jól működtethető egy ilyen létesítmény? Mit kell tervezni? Rengeteg ilyen és hasonló kérdés merül fel egy épület-villamos tervezőmérnökben, akinek a sors megadja azt a lehetőséget, hogy egy ország ikonikus csapatának, a Ferencvárosnak stadiont tervezzen. Olyan terület ez, amelyhez nincs szakirodalom, nincs tapasztalati tudás, nincsenek sablonok. Sok jól működő stadion van a világban, de ezek műszaki megoldásai rejtve maradnak, ezekről információt szerezni is nehéz, nemhogy adatot, felhasználható és valós értékeket, amelyek alapján egy új létesítményt elsőre meg lehet tervezni.
Elektromos rendszerek és energiaellátás
A modern stadionok hatalmas energiaigénnyel rendelkeznek, különösen csúcsterhelés idején. Ez a csúcsterhelés - erre méretezzük a rendszereinket. Az energiaellátás méretét jól tükrözi, hogy az épületben majdnem 100 elosztó berendezés létesült, ezek között vannak kisméretű VIP-páholy elosztók is és komoly teljesítményű, területi elosztók is. Jól jellemzi a beruházás mértékét a beépített mintegy 100 km erősáramú és kb. 30 km gyengeáramú kábel.
| Terület | Teljesítményigény | Megjegyzés |
|---|---|---|
| Teljes világítás (HD fokozatban) | 448 kW | 224 db 2 kW-os fémhalogén lámpatest |
| Büfék | kb. 600 kW | 22 000 ember felének kiszolgálása a szünetben (12 büfé, 3 ablak/büfé, kb. 6 másodperces eladási sebesség) |
| Összes egyidejű igény | 2,5 MVA | Kétoldali független 50-50%-os ellátás mellett, oldalanként kb. 1,25 MVA |
Ismerve az áramszolgáltatói hálózatok megbízhatóságát, elfogadható kockázatnak ítéltük meg annak az esélyét, hogy pont egy teltházas mérkőzés alatt legyen üzemzavar, így ha ez bekövetkezne, a hűtési kapacitáskorlátozás mellett is elegendő az egyik oldali 1600 kVA-es teljesítmény. A lelátó alatti, kerengőnek nevezett közlekedő térben találhatók a büfék és a vizesblokkok. Ezek mögött, a lelátó alatt fut végig a tokozott sín, amiről ezek az egységek energiát kapnak.
Sportvilágítás és biztonság

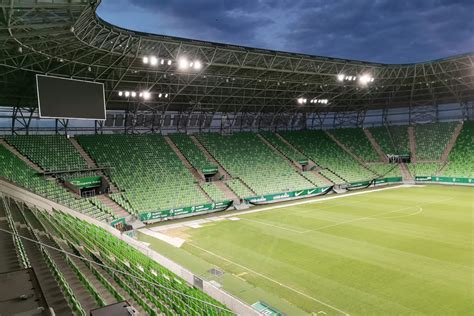

A sportvilágítás 224 db, egyenként 2000 W-os fémhalogén fényvetővel készült el. Fokozatonként kapcsolható a rendszer, így lehetőség nyílik edzés, barátságos mérkőzés, normál és HD minőségű televízió közvetítésre alkalmas világítás kapcsolására, ez utóbbi tudja a 2300 lux horizontális és vertikális megvilágítási szintet is. Ezen világítási rendszer ellátására 4 elosztó berendezés került a tetőszerkezetre, illetve a főépület tetejére, nagyjából a pálya 4 szögletpontjának magasságában. A nézőtér biztonságát normál üzem esetében fényerő-szabályozott, üzemzavar esetében direktkapcsolt biztonsági világítás szolgálja. Koncert vagy egyéb rendezvény esetében ezek a lámpatestek adják a munkavilágítást, így a nézőtér 0-50 lux között szabályozottan megvilágítható, illetve teljes fényerő esetében kb. 500 lux értékkel.
Különleges funkciók és innovatív megoldások
A stadionok egyik jellemző funkciójának kell lennie az egyéb rendezvények lebonyolítása való megfelelés is. A konferenciateremből kilépve a VIP teraszra, elénk tárul a 22 000-nél is több férőhely, a fentről igencsak kicsinek tűnő, amúgy hatalmas gyepszőnyeg, a pályán elvesző egy-két pályakarbantartó, a több tíz métert is átívelő locsolórendszer, vagy a napközben is működő, automatikus fűnövesztő-világítás képe. Még azoknak is, akik sokszor voltunk itt az építkezés során, megfogó látványt jelent ez. Itt lehet jó konferenciát, rendezvényt szervezni - ehhez viszont a műszaki feltételeket biztosítani kell.
A Groupama Aréna névre keresztelt stadion rejteget pár olyan rendszert is, ami Magyarországon egyedülálló, de még a világ komoly stadionjaiban is ritkaságszámba menő megoldás.
- Gólfigyelő rendszer: Ilyen pl. a gólfigyelő-rendszer, melyet élesben a világbajnokságon használnak először.
- Pénzmentes fizetés (cash-less): Újdonság a pénzmentes fizetést biztosító cash-less rendszer is, mely előre feltöltött kártyával működik és ezzel, csakis ezzel lehet majd mindent fizetni a stadionban, pár másodpercre korlátozva a fizetési időt és megspórolva ezzel a fizetéssel járó időveszteséget.
- Digitális kijelzők és reklámok: A két óriáskivetítő HD minőségű képet biztosít, a pálya körül 3 oldalon végigfut az elektronikus reklámtáblarendszer, mely jelentős reklámbevételt biztosít a csapat részére.
Three steps to a cashless society

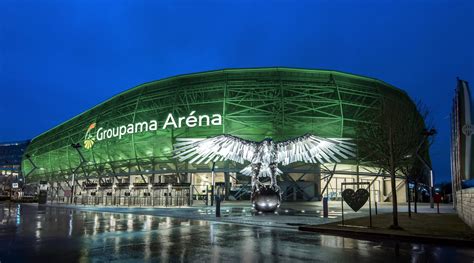

Látványos külső díszvilágítás
A repülőtérről érkező turista, Budapest egyik legforgalmasabb csomópontjában autózó lakos vagy a buszpályaudvarra érkező utas - mindenki látja a stadiont. Cél volt egy olyan külső díszvilágítás megalkotása, ami vezérlehető, változó, ugyanakkor látványos és elegáns is egyben. Összesen nyolc előre programozott világítási kép vagy egyedileg programozott, szabadon választott színkombinációt lehet a homlokzatra vetíteni, jelezve ezzel a stadion mindenkori állapotát. Válogatott vagy FTC-mérkőzés, rendezvény vagy csak egy normális este - mindnek megvan a saját világítási képe, a gólról nem is beszélve! A nem kis felület megvilágítására 3 W-os LED-ekből épített, összesen 350 W egyenkénti teljesítményű fényvetők szolgálnak, melyek színes fény esetében kb. Egy teljesen zöld felület a teljes stadionon csak 3000 W energia, nem beszélve a fényerő-szabályozásról, amivel a fényteljesítmény, így az energia felvétel is csökkenthető. Ez egy átlagos napon, éjszaka 50%-os dimmelést jelent, tehát a díszvilágítás ilyenkor kb. 1500 W-tal működik.
A tapasztalatok hasznosítása a jövőben
Elkészült három stadion körülbelül egy időben úgy, hogy a tervezők nem kommunikáltak. Most készül, terveződik néhány kisebb és egy nagy, a Puskás Ferenc Stadion, amik tervezése, építése kapcsán jó lenne a már összegyűlt tapasztalatokat felhasználni. Akárki is tervezi ezeket, biztosan bele fog lépni azokba a kátyúkba és behajt azokba a zsákutcába, amikkel mi is találkoztunk, és a két másik villamos tervező cég/kollega is járt. A szerző ezen a helyen is szeretné köszönetét kifejezni mindazoknak, akik részt vettek a projekt villamos rendszereinek megvalósításában. Kiemelten az Artrea Consulting Kft. alkalmazottainak, továbbá a Vilati Kft. szakembereinek.
