A Földkábel Fektetése és a Vezeték Méretezésének Alapjai: Biztonságos Villamos Hálózat Otthon és Kertben

Az otthoni vagy kerti villanyszerelés, különösen a földkábelek fektetése, gondos tervezést és precíz kivitelezést igényel. A megfelelő vezeték kiválasztása és szakszerű telepítése az egyik legfontosabb lépés a biztonságos, tartós és az adott feladatra tökéletesen alkalmas villamos hálózat kialakításához. A nem megfelelő kivitelezés életveszélyes helyzetbe sodorhat, tönkreteheti több éves kertépítő munkánkat, az anyagi vonzatáról nem is beszélve.

Földkábel fektetése: Mire kell odafigyelni?

Mire kell odafigyelni a földkábel fektetésénél? Mik azok a legfontosabb szabályok, amiket ha betartunk, biztosak lehetünk benne, hogy évtizedekig megőrzi majd a minőségét?

Alapvető szabályok és biztonsági előírások

• Földkábelt a földbe: Első fontos szabály, hogy földbe csak földkábelt szabad fektetni.
• Rágcsálók elleni védelem: Lehetőség szerint még a földkábelt is meg kell óvni a rágcsálóktól, vagy akár saját magunktól a későbbi munkálatok során.
• Jövőbeli változások figyelembe vétele: Továbbá még figyelembe kell venni, hogy a területen milyen tereprendezési és építési változások várhatók, illetve milyen növényzet lesz telepítve a kábel nyomvonalán.
• Jól látható védőcső: A fekete földben a fekete színű gégecső nagyon nehezen észrevehető, így érdemes figyelemfelkeltő színű, erre a célra gyártott védőcsövet használni. Ennek köszönhetően hamarabb észre fogjuk venni a kábelt, ha később a közelében dolgoznánk.

Gyakori hibák és következményeik

Sajnos nagyon sok helyen látni rossz, hibás kiépítéseket. Például szürke falicsőben, vagy a nélkül fektetnek le MBCU falkábelt (sima tömör vezeték csak ér szigeteléssel), ami a talaj erózió és víz hatására lebomlik. Hibaként először csak azt fogjuk észrevenni jobb esetben, hogy néha nem fog működni vagy zárlatos lesz a kaputelefon, kültéri világítás, kapunyitó, stb. A nem megfelelő kivitelezés eredményeként életveszélyes helyzetbe kerülhetünk, tönkreteheti több éves kertépítő munkánkat, az anyagi vonzatáról nem is beszélve.

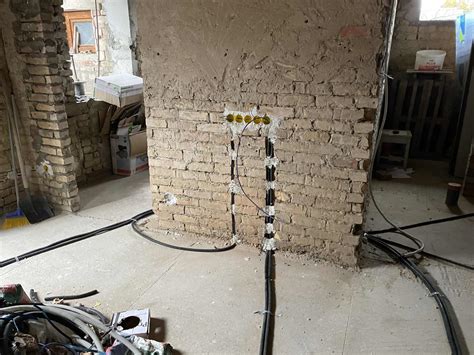

A megfelelő vezetéktípus kiválasztása

Otthoni vagy kerti villanyszerelésnél nem mindegy, milyen kábelt használunk. Egy jól megválasztott vezeték biztonságos, tartós és az adott feladatra tökéletesen alkalmas. Fontos, hogy a villamos vezetékeket méretezni kell feszültségesésre, melegedésre és mechanikai szilárdságra.

Gyakori vezetéktípusok és felhasználásuk

• MBCu vezeték: Egyszerű, sodrott vagy tömör rézvezeték, általában villanyszerelési dobozok, konnektorok, kapcsolók bekötéséhez használják. Földbe nem fektethető.
• MT vezeték: Több eres, köpenyes kábel, amely több vezetőt is tartalmaz egy külső szigetelés alatt. Kül- és beltéren egyaránt használható, de földbe csak védőcsőben és megfelelő mechanikai védelemmel.

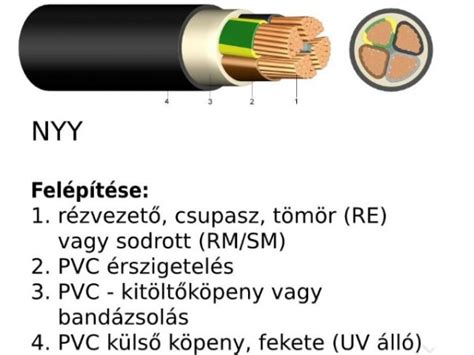

• NYY-J kábel: Vastag, UV- és nedvességálló burkolattal ellátott kábel. A földbe is fektethető, több érrel kapható (pl. 3×1,5 mm²). Ez a típus ideális választás földkábelként.
• Erősáramú kültéri kábel: pl. 5×6 mm² keresztmetszettel, ha nagyobb fogyasztókat (pl. bojler, elektromos sütő) szeretnénk bekötni a kertben vagy melléképületben.

A kerti világításhoz is ajánlott földkábeleket használni, mint például az NYY-J típus.

A vezeték keresztmetszetének fontossága és a terhelhetőség

A megfelelő vezeték-keresztmetszet kiválasztása messze nem csak egy apró műszaki részletkérdés; ez a biztonságos és hatékony villamos hálózat alapja. Ha a vezeték alul van méretezve, könnyen túlmelegedhet, ami közvetlen tűzveszélyt jelent. A másik véglet, a feleslegesen vastag kábel pedig csak indokolatlanul növeli a költségeket.

Alapvető irányelvek a keresztmetszethez

A vezeték keresztmetszete (pl. 1,5 mm² vagy 2,5 mm²) meghatározza, hogy mekkora áramot képes biztonságosan elvezetni. Mielőtt belevágnánk a részletes számításokba és a különféle korrekciós tényezők elemzésébe, egy gyors áttekintés is rengeteget segíthet a leggyakoribb helyzetekben:

• 1,5 mm²: világítási körök (kb. 10-16 A).
• 2,5 mm²: konnektorok, kisebb gépek (max. 16-20 A).
• 4 mm² / 6 mm²: nagyobb teljesítményű fogyasztók (pl. bojler, elektromos sütő, klíma).

Szabványok és terhelhetőségi táblázatok

A hazai gyakorlatban a vezetékek terhelhetőségét elsősorban az MSZ HD 60364 szabványsorozat vonatkozó részei határozzák meg. Ezek pontosan szabályozzák, hogy egy adott keresztmetszet mekkora maximális áramerősséget viselhet el biztonságosan. A beépítési módok (korábban A, B, C csoportok, ma már részletesebb jelöléssel) a szerelési körülményektől függenek. Másképp melegszik egy vakolat alatt, védőcsőben vezetett kábel, és másképp egy szabadon, falon kívül elhelyezett. A következő táblázatok az MSZ HD 60364 szabvány alapján készültek és a réz, valamint az alumínium vezetékek maximális terhelhetőségét mutatják be, különböző elhelyezési módok szerint.

Rézvezetékek terhelhetősége (MSZ HD 60364 szabvány alapján)

Ez az összefoglaló táblázat a leggyakrabban előforduló réz vezetékek maximális terhelhetőségéről ad egy gyors képet, különböző elhelyezési módok szerint.

Jól látszik a különbség: egy modern, jól leszigetelt gipszkarton falban futó vezeték (A1 telepítés) melegszik a legjobban, mert nem tud hol hűlni, így a terhelhetősége is ennek a legalacsonyabb.

Alumínium vezetékek terhelhetősége (MSZ HD 60364 szabvány alapján)

Bár új telepítéseknél lakóépületekben már tilos használni, régi házakban, melléképületekben vagy nagy keresztmetszetű betápoknál még mindig belefuthatunk alumínium vezetékekbe. Ha összevetjük a két táblázatot, rögtön szembetűnik, hogy egy 10 mm²-es alumínium vezeték szabadon szerelve (50 A) nagyjából annyit bír, mint egy 6 mm²-es réz (46 A).

Korrekciós tényezők: A valóságos terhelhetőség

Ezek a táblázatok jelentik a méretezés kiindulópontját. A vezeték terhelhetősége táblázatban látott értékek egyfajta laboratóriumi, ideális környezetre érvényesek. A valóság azonban, ahogy azt a szakmában jól tudjuk, ritkán ilyen steril. Ezek a szorzószámok arra valók, hogy a táblázatokból kiolvasott alapértékeket hozzáigazítsuk a tényleges, helyszíni adottságokhoz. Ha ezekről megfeledkezünk, könnyen veszélyes túlterheléshez és a vezetékek túlmelegedéséhez juthatunk, még akkor is, ha papíron minden rendben lévőnek tűnt. A vezeték anyaga és a szigetelés fajtája is befolyásolja a terhelhetőséget; a réz jobb vezető, mint az alumínium, és a különböző szigetelőanyagok (pl. PVC, XLPE) más-más hőtűréssel rendelkeznek.

Környezeti hőmérséklet hatása

A szabványos terhelhetőségi táblázatok általában egy 30°C-os környezeti hőmérsékletet vesznek alapul. Na de mi van, ha a vezetéket ennél melegebb helyen kell elvezetni? Gondoljunk egy padlásra, kazánházra vagy egy napsütötte déli falra. Például: Egy 40°C-os környezetben a korrekciós tényező nagyjából 0,87. Előfordul persze az ellenkezője is, például egy hűvös pincében, ahol a tényező akár 1 fölé is mehet.

Vezetékek kötegelése

Ez az a pont, ahol a legtöbben el szokták véteni a számítást. Amikor több, külön-külön terhelt áramkör kábelei szorosan egymás mellett futnak egy védőcsőben vagy egy kábelcsatornában, kölcsönösen fűtik egymást. Fontos megjegyezni, hogy minél több vezeték fut együtt, annál drasztikusabb a csökkentő tényező. Míg 2-3 áramkörnél ez a faktor 0,8 vagy 0,7, addig 6-8 együtt futó áramkör esetén már akár 0,5 is lehet! Klasszikus hiba, amikor egy kábelcsatornát teletömnek vezetékekkel, anélkül, hogy a kötegelési korrekciós tényezővel számolnának.

Példa a korrekciós tényezők alkalmazására

Kiindulópont: Egy 2,5 mm²-es rézvezetéket akarunk elhelyezni falban, védőcsőben (ez az A2 telepítési mód). A táblázat szerint ennek terhelhetősége 21 Amper. A körülmények: A vezetéket egy kazánházban kell átvezetni, ahol a környezeti hőmérséklet tartósan 40°C, és mellette még két másik, terhelt vezeték is fut egy csőben.

1. Alap terhelhetőség (A2 telepítés, 2,5 mm² réz): 21 A
2. Hőmérsékleti korrekciós tényező (40°C): ~0,87
3. Kötegelési korrekciós tényező (3 vezeték): ~0,7
4. Valós terhelhetőség: 21 A * 0,87 * 0,7 = ~12,8 A

A végeredmény magáért beszél. A papíron 21 A-t bíró vezeték a valós körülmények között alig 12,8 A-rel terhelhető biztonságosan.

Feszültségesés: A hálózat másik Achilles-sarka

A vezetékek megfelelő méretezése nem áll meg a terhelhetőségi táblázatoknál és a melegedés vizsgálatánál. Van egy másik, legalább ennyire fontos tényező, amivel minden szakembernek számolnia kell: ez a feszültségesés. Főleg hosszabb vezetékszakaszoknál okozhat fejtörést. Ha ez a feszültségcsökkenés túllépi a megengedett mértéket, abból komoly gondok adódhatnak. Az érzékenyebb elektronikai berendezések meghibásodhatnak, a motorok erőtlenek lesznek, a lámpák pedig csak pislákolni fognak a névleges fényerejükhöz képest.

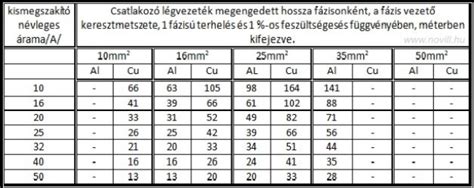

Megengedett feszültségesés

Mekkora az annyi? Az idevágó szabványok elég egyértelműen fogalmaznak: a hálózati csatlakozási ponttól a legutolsó fogyasztóig a feszültségesés általában nem lehet több 4-5%-nál (pl. lakóépületek világítási áramköreinél 2%). Egy jó ökölszabály a gyakorlatból: Ha egy hosszabb szakaszon a számítások azt mutatják, hogy a feszültségesés túllépi a megengedett 3-5%-ot, akkor hiába lenne elég a melegedés szempontjából egy vékonyabb vezeték, muszáj a következő, eggyel nagyobb keresztmetszetet választani.

Feszültségesés példa

Képzeljük el, hogy egy kerti műhelybe kell elvinnünk az áramot, ami a háztól 50 méterre van, és egy 3 kW-os hegesztőt szeretnénk használni. Ehhez egy 2,5 mm²-es rézvezetéket gondoltunk használni. Ha elvégezzük a számítást (az egyszerűsített képlet egy fázisra: ΔU = 2 * L * I * ρ / A, ahol L a hossz, I az áram, ρ a fajlagos ellenállás, A a keresztmetszet), gyorsan kiderül, hogy a feszültségveszteség meghaladja a 10 Voltot. Ez egy 230 V-os hálózaton már majdnem 4,5%, ami erősen határeset, és a hegesztő teljesítményére már negatív hatással lehet. A helyes döntés ilyenkor, ha nem spórolunk, és eleve 4 mm²-es vezetéket húzunk be.

Szabványok fejlődése: Régi és új előírások

Szakmai körökben gyakran futunk bele olyan épületekbe, ahol a villamos hálózat még évtizedekkel ezelőtti szabványok alapján készült. Amikor egy meglévő rendszert kell felülvizsgálni vagy bővíteni, muszáj tisztában lennünk a régi és a mostani előírások közötti eltérésekkel. A leglényegesebb különbség a korábbi, például MSZ 14550-1 szabvány és a ma hatályos MSZ HD 60364 sorozat között az, hogy a terhelhetőségi értékek sokkal szigorúbbak lettek. A modern szabványok sokkal aprólékosabban veszik figyelembe a beépítés körülményeit - gondoljunk csak a hőszigetelés hatására vagy a kötegelésre. Az MSZ HD 60364-5-52:2011 szabvány az MSZ 14550-1:1979 szabványt leváltó MSZ 2364-523:2002 szabványt hivatott helyettesíteni. A cikk írásának időpontjában a szabvány érvényben van.

MSZ vs. DIN VDE

A hazai gyakorlatban az MSZ szabványok mellett gyakran előkerülnek a német DIN VDE előírások is, főleg, ha importált anyagokkal vagy gépekkel dolgozunk. Magyarországon az elektromos vezetékek terhelhetőségének meghatározása komoly múltra tekint vissza. A régi, 1979-es MSZ 14550-1 szabvány adataival még ma is találkozhatunk régi rendszerek felmérésekor. Ebben például egy 1 mm²-es rézvezetékre maximum 12 Amper terhelést engedtek meg. Érdekességképpen, a német DIN VDE 0298-4 szabvány, amivel itthon is gyakran hasonlítják össze a szabályokat, valamivel többet enged: egyeres kábelnél akár 19 Ampert is. Az MSZ azonban a biztonságosabb, konzervatívabb értékeket követeli meg a magyarországi hálózatokon.

Régi és új szabványok összehasonlítása

A legfontosabb tanulság, hogy egy régi hálózat felmérésekor nem elég csupán a vezeték keresztmetszetét leolvasni. Az alábbi táblázat érzékelteti a különbséget:

Ez a különbség világosan megmutatja, miért veszélyes egy régi hálózatot a mai terhelésekkel meggondolatlanul használni. Látható, hogy a korábbi ökölszabályként alkalmazott áramerősség határértékek az új szabványban már alacsonyabbak (ugyanazon keresztmetszet esetén), így a villamos hálózatok tervezése nagy odafigyelést és szabványkövetést igényel. Természetesen, ha a megengedhető áramok változnak, akkor ehhez idomulnia kell a kismegszakítóknak is.

Gyakran Ismételt Kérdések (GYIK) a vezeték méretezéséről

Összeszedtük azokat a kérdéseket, amik a vezeték terhelhetőségi táblázat böngészése közben a leggyakrabban felmerülnek:

• Réz vagy alumínium? Ez az egyik leggyakoribb kérdés. A réz sokkal jobb vezető, mint az alumínium. A gyakorlatban ez azt jelenti, hogy egy ugyanolyan keresztmetszetű alumínium vezeték teherbírása kb. 30-40%-kal gyengébb, mint a rézé.
• Miért számít a környezeti hőmérséklet? Gondolj bele: a vezetéken áram folyik át, ami hőt termel. Ha a környezet - például egy forró padlás vagy egy napsütötte fal - már eleve meleg (a szabványok általában 30°C-ot vesznek alapul), a vezeték sokkal nehezebben hűl le. Éppen ezért kell a táblázatban szereplő értékeket melegebb környezetben egy korrekciós tényezővel visszavenni.
• Mi a különbség a "szabadon szerelt" és a "vakolat alatti" vezeték között? Egy 10 mm²-es rézvezeték szabadon szerelve akár 48-50 Ampert is elbír, de ugyanez vakolat alatt már jóval kevesebbet. Itt akár 0,7-0,85-ös korrekciós tényezővel is számolni kell a rosszabb hűtés miatt, mivel a fal szigetelőként viselkedik, és gátolja a hő leadását.

Fontos figyelmeztetés

Sose a kismegszakító értékéből indulj ki a vezeték kiválasztásánál! A vezeték terhelhetőségének mindig nagyobbnak kell lennie a biztosíték névleges áramánál, de a profi méretezés ennél sokkal bonyolultabb. A megfelelő vezeték kiválasztása tehát nem csak annyi, hogy kinézel egy számot a táblázatból, hanem figyelembe veszed a telepítés összes körülményét.
