MTK Vezetékek: Részletes Útmutató a Kiválasztáshoz, Felhasználáshoz és Súlyinformációkhoz

A webáruházunkban kapható kábeleknek igen széles a választéka, ami nem véletlen. Mivel a legtöbb kelléket más-más területen érdemes alkalmazni, így nem maradhat ki semmi, ami villanyszereléssel kapcsolatos. A megfelelő vezeték kiválasztása az egyik legfontosabb lépés a biztonságos villanyszereléshez. Egy jól megválasztott vezeték biztonságos, tartós és az adott feladatra tökéletesen alkalmas.

Mi az MTK (MT) Vezeték és Miben Különbözik Más Típusoktól?

Az MT (vagy régebbi kereskedelmi nevén MTK) jelű kábelek finomsodrott rézerekkel, PVC érszigeteléssel és PVC külső köpennyel gyártott, 300/300 V-tól 450/750 V-ig terjedő névleges feszültségű, hajlékony fogyasztói tömlővezetékek. PVC szigeteléssel ellátott hajlékony sodrott réz vezeték, amely kis és közepes mechanikai igénybevételekre alkalmas, legyen az flexibilis bekötés, vagy elektromos gépek, például mosógép, hűtőgép bekötése, kivéve hősugárzók, amelyeknél fennáll a forró felületekkel való érintkezés veszélye.

Az MT Kábel Felépítése és Jelmagyarázata

Az MT kábelek esetében a finom szövésű vékony rézvezetők miatt a kábel hajlékonyabb, rugalmasabb, hosszabb távon is képes elviselni a folyamatos mozgást (pl. fűnyíró hosszabbítók, műszaki cikkek tápkábelei), felhasználásához sok esetben érvéghüvely szükséges. Felépítése:

1. finoman sodrott rézvezető,
2. PVC érszigetelés (színezett erek),
3. PVC külső köpeny.

A harmonizált vezeték-kód, mint például a H05VV-F, segít megérteni a kábel tulajdonságait, ahogyan az alábbi jelmagyarázat is mutatja:

• H - harmonizált európai jelű kábel.
• 03 / 05 / 07 - a névleges feszültségcsoport (300/300 V, 300/500 V, 450/750 V).
• V - PVC (polyvinyl-chlorid) szigetelés.
• V - PVC köpeny.
• H2 - lapos, kéteres kivitel (négyzetes keresztmetszet).
• F - hajlékony, finomsodrott (Class 5) rézvezetők.
• G - (az érjelölésben) védővezetőt tartalmazó kábel; ha nincs G betű, védővezető sincs.
• A végén szereplő érszám × keresztmetszet fejezi ki a felépítést.

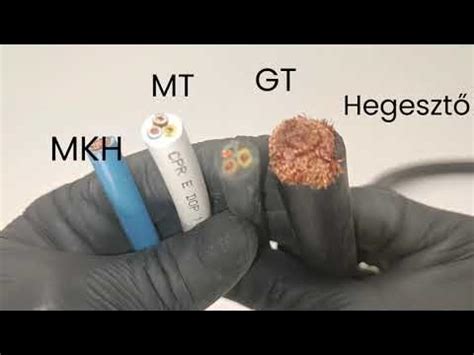

MT, MBCU és MCU Vezetékek Összehasonlítása

A vezeték kiválasztásakor fontos tisztázni a különböző típusok közötti különbségeket. Az MCU és az MBCU nem összekeverendő, ezt mindenképpen tisztázzuk le már az elején. A megnevezések gyakorlatilag az elektromos rendszerek témájában két teljesen különálló alkatrészcsoportra utalnak.

• MT vezeték: Több eres, köpenyes kábel, amely több vezetőt is tartalmaz egy külső szigetelés alatt. Az MT kábelek hajlékonyabbak, rugalmasabbak, hosszabb távon is képesek elviselni a folyamatos mozgást, felhasználásához sok esetben érvéghüvely szükséges.
• MBCU vezeték: Egyszerű, sodrott vagy tömör rézvezeték. Utóbbi ipari jellegű és lakóépületek esetében jöhet szóba, ahol száraz, nyirkos vagy nedves a helyiség. Mehet falra szerelten vagy vakolat alá, esetleg falazatba vagy betonba ágyazva. MBCU kábelek esetében teljesen tömör erekről lévén szó, a kábel merevebb, a meghajlított alakot bizonyos mértékig képes megtartani, kevésbé alkalmas mozgásra, leginkább fix bekötésekre használható. Érvéghüvely használata MBCU esetében nem szükséges.
• MCU vezeték: Ez a tömör, PVC-érszigeteléssel készített típus erősáramú berendezésekben vagy erősáramú áramkörök kialakításához alkalmazható. Rögzíteni mű csőben vagy gégecsőben lehetséges. Az MCU kizárólag száraz helyiségekben, felületre szerelt, esetleg beágyazott védőcsövekben, rögzítve kerülhet a helyére.

Az MTK Vezetékek Felhasználási Területei és Alkalmazhatósága

Az MT kábel felhasználása kis és közepes mechanikai igénybevételekre használható, flexibilis bekötésekhez, különféle gépekhez. Vizes, nedves helyiségekbe korlátozottan alkalmas, vízbe tartósan nem meríthető, azaz többnyire otthonokban, konyhákban és irodaterületeken használatosak.

• Háztartási és irodagépek (mosógép, hűtő, nyomtató, PC-táp) csatlakoztatása.
• Készülékkábelként világítástechnikai lámpatestek, konyhai eszközök betápja.
• Kapcsoló- és elosztószekrények belső vezetékezése száraz vagy mérsékelten nedves helyen.
• Rögzített behúzás védőcsövekbe, kábelcsatornákba (nem kültér és nem tartós mozgatás).

A lakóterek, konyhák és irodák, valamint a háztartási készülékek, beleértve a párás helyiségeket, közepes igénybevétel mellett (például mosógépek és hűtőgépek esetén), valamint főző- és fűtőberendezésekhez is alkalmasak, feltéve, hogy nem érintkeznek forró felületekkel és nincsenek kitéve hősugárzásnak. Azonban nem ajánlott szabadtéri használatra, ipari vagy mezőgazdasági épületekben, és nem használható ipari hordozható szerszámokhoz. Falba történő telepítésre is alkalmas, de erre a célra inkább MCU és MBCU vezeték ajánlott. Léteznek továbbá a H07V-U fajták, amelyek száraz helyiségek felületére szerelhetőek, esetleg beágyazott védőcsövekben, készülékekben vagy világítótestekben kaphatnak helyet. Ami pedig a H07V-K-t illeti, ezek kis és közepes mechanikai igénybevételre használhatóak fel. Tökéletes megoldás különféle gépekhez, kapcsolószekrényekhez, esetleg tálcára helyezve. Utolsóként pedig megemlítenénk az LiYCY árnyékolt mechanikai kábelt, amely száraz és nedves helyiségekben egyaránt alkalmazható. Hajlékony, kisebb mechanikai igénybevételnek felel meg, azonban állandó mozgatáshoz nem használható.

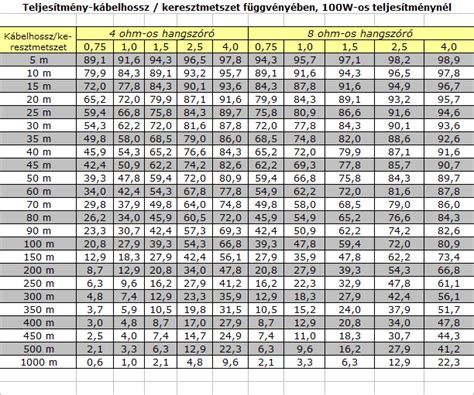

Keresztmetszet és Áramterhelhetőség: Mire Figyeljünk?

A vezeték keresztmetszete (pl. 1,5 mm² vagy 2,5 mm²) meghatározza, hogy mekkora áramot képes biztonságosan elvezetni. A megfelelő kábel- és vezetékválasztás a tervezett felhasználástól függ. Fontos, hogy ne használjunk alulméretezett vezetéket, mert az túlmelegedéshez és veszélyes helyzetekhez vezethet. A kerti világításhoz is ajánlott földkábeleket használni.

MTK Vezetékek Súlyinformációi és Műszaki Jellemzői

Az MTK vezetékek technikai paraméterei kulcsfontosságúak a megfelelő típus kiválasztásához. Az alábbiakban két gyakori MTK kábel típus részletes műszaki jellemzőit mutatjuk be, beleértve a súlyadatokat is.

MT 4x1 kábel (H05VV-F)

Rugalmas, kerek kivitelű, fehér PVC-köpenyű tömlővezeték, amely négy egymástól külön szigetelt, finomsodratú, csupasz réz eret tartalmaz. A lángterjedést gátló PVC érszigetelést robusztus, sima külső köpeny óvja (CPR tűzosztály Eca, EN 60332-1-2), így megbízható választás kisebb ipari berendezések, háztartási gépek és egyéb beltéri fogyasztók fix betáplálásához. Különösen ajánlott háztartásokban, konyhákban, irodákban és könnyűipari környezetben közepes teljesítményű készülékekhez (pl. mosógépek, hűtők, kis motorok), ha a gyártó H05VV-F 4 × 1 mm² kábelt ír elő. Tűzhelyek vagy más forró berendezések esetén is alkalmazható, feltéve hogy nem érintkezik közvetlenül forró felületekkel és nem éri intenzív hősugárzás.

• Érszám / keresztmetszet: 4 × 1 mm², finomsodratú (rugalmas) csupasz réz (Cu)
• Névleges feszültség: 300/500 V AC
• Megengedett vezető-hőmérséklet: üzemben +70 °C, rövidzárlatnál +150 °C
• Környezeti hőmérséklet: flexibilis fektetéskor -5…+50 °C, rögzítve -40…+70 °C
• Külső átmérő: ≈ 7,7 mm (kerek)
• Ajánlott tömszelence: M16 × 1,5 / PG9 (5 - 9 mm befogási tartomány) - iránymutató érték a 7-8 mm átmérőhöz
• Tömeg: ≈ 95 kg/km (0,095 kg/m)
• Lángállóság / CPR: EN 60332-1-2, Eca
• Min. hajlítási sugár: 4 - 8 × D → kb. 30,8 - 61,8 mm ennél a méretnél
• Érszínek: barna (L1) · fekete (L2) · szürke (L3) · zöld/sárga (PE)
• Telepítés: beltérben kábelcsatornában, védőcsőben vagy készülékházban; kültéren, nedves helyen vagy föld alatt csak megfelelő mechanikai és környezeti védelem mellett.

MT 2x1.5 kábel (H05VV-F)

Rugalmas, kerek kivitelű, fehér PVC-köpenyű kábel, amely két egymástól külön szigetelt, finomsodratú, csupasz réz vezetőt tartalmaz. A lángterjedést gátló PVC érszigetelést robusztus, fehér köpeny védi (CPR tűzosztály Eca, EN 60332-1-2), így ideális választás háztartási kisgépek, hosszabbítók, világítótestek és egyéb beltéri fogyasztók fix betáplálásához. Épületen belüli, kábelcsatornában vagy védőcsőben történő rögzített elhelyezéshez készült. Különösen ajánlott háztartásokban, konyhákban és irodákban, száraz és nedves környezetben működő mosógépekhez, szárítókhoz, hűtőszekrényekhez, amennyiben a kábel megfelel a készülék specifikációinak. Alkalmas továbbá rögzített bútorokba, válaszfalakba, dekoratív burkolatok mögé, üregekbe és előre gyártott építőelemekbe történő rejtett szerelésre.

• Érszám / keresztmetszet: 2 × 1,5 mm², finomsodratú (rugalmas) csupasz réz (Cu)
• Névleges feszültség: 300/500 V AC
• Megengedett vezető-hőmérséklet: üzemben +70 °C, rövidzárlatnál +150 °C
• Környezeti hőmérséklet: flexibilis fektetéskor -5 … +50 °C, rögzítve -40 … +70 °C
• Külső átmérő: ≈ 6,5 vagy 7,4 mm (kerek)
• Ajánlott tömszelence: M16 × 1,5 / PG9 (5 - 10 mm befogási tartomány) - iránymutató érték a 7,4 mm átmérőhöz
• Tömeg: ≈ 63kg/km vagy 84 kg/km (0,084 kg/m)
• Lángállóság / CPR: EN 60332-1-2, Eca
• Min. hajlítási sugár: 4 - 8 × D → kb. 30 - 60 mm ennél a méretnél
• Érszínek: barna (L) · kék (N) a HD 308 S2 szerint
• Telepítés: beltérben kábelcsatornában, védőcsőben vagy készülékházban; kültéren, nedves helyen vagy föld alatt csak megfelelő mechanikai és környezeti védelemmel.

A Minőség és Szakszerűség Fontossága

A jó minőségű kábelek és vezetékek kiválasztása az otthon építése vagy felújítása során a legfontosabb. A nem szabványos, feltűnően olcsó, vagy korábban már használt termékek veszélyeztethetik a biztonságot, hatékonyságcsökkenéshez vezethetnek, és költséges javításokat okozhatnak. Gondolj csak bele: spórolsz egy kisebb összeget a kábelbehúzó és a kábel árán, majd egy elektromos tűz miatt az egész nappalidat újból fel kell építened. Hidd el, nem éri meg! A minőségi termékek nem csak a stabil elektromos ellátást garantálják, hanem hozzájárulnak az energiahatékonysághoz, csökkentik az áramfogyasztást és minimalizálják a környezetterhelést.

Szakértői Tanács és Tervezés

Az a szerencse, hogy bőven akad olyan szakember, akihez bármilyen kérdéssel fordulhatunk a témával kapcsolatban. A tapasztalt villanyszerelők nagy része szinte mindenre tud szakszerű választ adni. Egy szakember teljes mértékben otthon van a villanyszerelés világában, így megóvhat bennünket a súlyos balesetektől. A kábelhossz pontos becsléséhez elengedhetetlen a kábelezés alapos megtervezése. Kérd ki az ingatlant tervező mérnök véleményét, egyeztessen a tényleges munkákat elvégző villanyszerelő szakemberrel is. A velük való konzultáció előfeltétele annak, hogy otthonod a jelenlegi és a jövőbeni elektromos igényeknek megfelelően legyen bekötve. Az intelligens otthoni technológiák, biztonsági rendszerek és szórakoztató elektronikák további kábelezést igényelhetnek, ezért a lakástulajdonosoknak figyelembe kell venniük a lehetséges jövőbeni igényeket a szükséges hosszúságok kiszámításakor.

Karbantartás és Biztonság

A rendszeres karbantartás kulcsfontosságú az elektromos problémák megelőzésében és otthonod elektromos rendszerének hosszú élettartamának biztosításában. Ütemezz időszakos ellenőrzéseket szakképzett villanyszerelőkkel, hogy segítségével ellenőrizhesd az esetleges kopást, javíttathasd a laza csatlakozásokat és a lehetséges veszélyeket. Ahol hibát találsz, azonnal gondoskodj a kábelek, vezetékek javításáról cseréjéről. Légy éber: figyelj a sérülések jeleire, beleértve a villogó fényeket vagy az égő szagokat. Idővel a kábelek és vezetékek természetesen elkophatnak, véletlenül vagy az erős környezetterhelés miatt károsodást szenvedhetnek. A lehetséges problémák jelei közé tartoznak a pislákoló, villogó fények, a megszakítók leoldása, a helyiségekben érezhető, ismeretlen eredetű, égő szagok, súlyos esetben a füst megjelenése. A sérült kábeleket vagy vezetékeket azonnal ki kell cserélni, és a javítást csak képzett szakember végezheti. Ne légy Mekk Elek! Ha nem értesz hozzá, ne kockáztass: az ilyen-olyan, amatőr elektromos munkák jelentős kockázatokat rejtenek magukban. Azon túl, hogy neked is bajod eshet szerelés közben, otthonod elektromos hálózatának biztonsága sem lesz garantált. A szigetelés sértetlenségének rendszeres felülvizsgálata, a szabad vezetékek ellenőrzése és a megfelelő kábeltartás biztosítása sokat segíthet a potenciális veszélyek megelőzésében.
