A modern stadionok szerkezete, funkciói és tervezési kihívásai
A XXI. századi stadion épületek tervezésénél és kivitelezésénél a helyi adottságok, az adott sport klub igényeinek figyelembe vételén túl a nézői igényeket és kényelmet kell kiszolgálni. Sport események, koncertek megrendezésére alkalmas létesítmények, stadionok feszített külső burkolatainak gyártása, kivitelezése a világ minden országában, egyedi tervek alapján történik.
A modern stadionok funkciói és igényei
Manapság a stadionok többségében nem csak nemzeti-, világ-, vagy olimpiai szintű sportesemények kerülnek megrendezésre, hanem a stadion épületek számos szabadidős rendezvénynek is helyszínt adnak (koncertek, előadások, bemutatók) stb. Egy jól funkcionáló, komfortos stadion épület esetében a nézőtér árnyékolásával, a VIP és VVIP részlegek különleges lefedésével egy standard kialakítású stadion, sportcsarnok is egyedi megjelenésűvé, építészeti látványossággá tehető.
A stadionok (vagy sportarénák) egyedülálló építészeti remekművek. A stadionok tervezése azonban gondos mérlegelést igényel az aréna megfelelő kinézetének kialakításában, miközben biztosítani szükséges, hogy a nézők kiválóan láthassák és élvezhessék az aréna eseményeit.
A tetőszerkezet és homlokzat szerepe
A stadion vagy sport épület részleges vagy teljes lefedésével kedvezőtlen időjárási körülmények között is megrendezhető az adott esemény, a tetőszerkezet látványa pedig könnyed, jól szellőző természetes hatást vált ki. Bár az UEFA és FIFA előírások szerint nem kötelező jellegű a stadion lelátók, pályák lefedése, mégis szinte az összes újonnan épülő vagy felújítandó stadion lelátója, játéktere lefedésre kerül, növelve ezzel a kihasználhatóság határait, és a látogatók/nézők vizuális élmény szintjét.
Tető rétegrend
A látvány fokozása, és az árnyékolóhatás mellet akusztikai szempontok miatt is célszerű minél nagyobb felületet lefedni. A membrán tető párosítása feszített homlokzati membrán burkolattal pedig egyértelműen modern megjelenésű épületet eredményez.
Membrán - feszített héjszerkezetű lefedések
A Graboplan által gyártott ún. membrán - feszített héjszerkezetű - lefedések tompítják a zaj hatásokat mind a tömeges rendezvényekre jellemző nézőtéri, mind pedig a kívülről eső, környezeti zajok tekintetében. Stadionok tetőszerkezet kialakításakor jellemzően 5-100 000 négyzetméter nagyságrendű felületeket kell lefedni (ennél kisebb vagy nagyobb felületek is lefedhetők), melyhez rendszerint egyedi tervezésű, bonyolult acélszerkezet vagy drótkötél tartószerkezet megépítése szükséges.
A szerkezet jellegének meghatározásakor a nagy fesztávokat, a membrán borítás formáját (ez adja meg az épület végső jellegét), a lefedendő terület elhelyezkedését (nézőtér - pálya) együttesen kell kezelni, a legjobb eredmény elérése érdekében. Membrán tető tartó szerkezete lehet ún. nyomó-feszítő gyűrűs kialakítású, ahol a külső felső, és alsó kompressziós gyűrűk alsó és felső radiális kábelekkel kapcsolódnak a belső feszítő gyűrűhöz. A membrán formája ebben az esetben általában íves. Íveltségét a két radiális kábel közé épített tartók magassága, és a radiális kábelek közötti távolság határozza meg.
Stadiontervezés a XXI. században: kihívások és technológiák

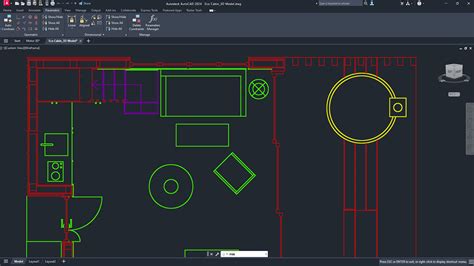

A több tízezer látogató áramlásának befogadásához - nem is beszélve az általuk igényelt összes szolgáltatás megtervezéséről, valamint az arénát használó sportolók és személyzet kiszolgálásáról - időre, odaadásra és megfelelő stadiontervezési szoftverre, például az Allplanra van szükség.
Esettanulmányok és projektpéldák
Wroclawi Stadion
2010. augusztusában került aláírásra az újonnan épülő Wroclawi stadion membrán homlokzati fedésére szóló megbízás, mely a létesítmény modern arculatához jelentősen hozzájárult.
Debreceni Nagyerdei Stadion
A Debreceni Nagyerdei (“Loki”) stadionnál a tetőszerkezet elsődleges funkciója az árnyékolás, a homlokzati burkolat pedig a takarás mellet a stadion esztétikai megjelenését is biztosítja.
Kassai Labdarúgó Stadion
2018 végén megkezdődött egy új, 12 685 néző befogadására alkalmas labdarúgó-stadion építése a szlovákiai Kassán. A fűtött játéktérrel ellátott stadionban edzőtermek, öltözők és egyéb létesítmények is helyet kaptak, amelyek biztosítják, hogy a stadion megfeleljen az UEFA-előírásoknak, és nemzetközi labdarúgó mérkőzéseknek adhasson otthont. A közelben található a Košice-Barca repülőtér kifutópályája, ami azt jelentette, hogy az új stadionra szigorú magassági korlátozások vonatkoztak. A tervezők azonban a körülmények ellenére is képesek voltak egy lenyűgöző építményt létrehozni. A korong alakú stadiont egy perforált burkolat veszi körül, amely a beton- és acélszerkezet körül lebeg. A magassági korlátozások miatt a pontosság biztosítása érdekében elengedhetetlen volt a 3D modell. A megrendelő az épületinformációs modellezést (BIM) is megkövetelte ehhez a projekthez. Ennek megfelelően a tervezők az Allplan-t választották a térbeli modell létrehozására és a BIM-feladatok ellátására. Ez segített nekik abban, hogy a stadion elemei közötti ütközéseket még az építkezés előtt azonosítsák és kijavítsák, valamint a projekt során megkönnyítette a kommunikációt és az együttműködést.
Karlsruhei Wildpark Stadion
A németországi Karlsruhe új Wildpark Stadionja 34 000 ülőhellyel büszkélkedhet majd négyszögletes falai között. Az építkezést azonban úgy kellett megtervezni, hogy a régi stadiont egyidejűleg le lehessen bontani, amely egyszerre 15 000 látogató számára biztosít ülőhelyet. Egy ilyen összetett művelet megtervezése a legnagyobb pontosságot igényli, ezért a 3D modellezés és a BIM óriási segítséget jelentett a projektben. Különösen a lelátó területén sok olyan részletet kellett aprólékosan megtervezni, amelyet egyébként nehéz lett volna 2D-s rajzok segítségével precízen megvalósítani. A nem szokványos Y alakú pillérek szintén kihívást jelentettek ennél a projektnél. Az Allplan nagyban megkönnyítette a tetőszerkezet tervezését, valamint a kivitelezés tervezését. A 3D-s vizualizációk segítségével a statikusok láthatták, hogy a tető tartószerkezeti elemei mennyire térnek el egymástól, így olyan megvalósítható megoldást tudtak kidolgozni, amely még mindig megfelel az építész elképzeléseinek.
Le Phare Aréna, Chambéry

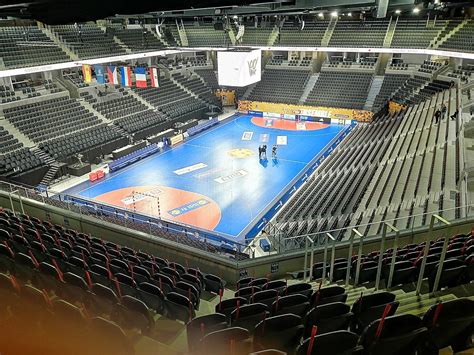

A franciaországi Chambéry-ben található Le Phare Aréna, (neve világítótoronyként fordítható), már kilométerekről látható lesz. A 6000 fő befogadására alkalmas, egyedülálló arénát úgy tervezték, hogy valóban többcélú épület legyen, amely a legkülönfélébb rendezvények befogadására alkalmas. Az Allplan segítségével megvalósítható több szakterület integrációja kulcsfontosságú szerepet játszott a projekt sikerében. Az épületmodell-tervezet kezdeti elkészítése és a belső tér animált vizualizációjának CINEMA 4D segítségével történő elkészítése után - amellyel az építész megnyerte a projektet - az acélelemek átkerültek az Allplanba, ahol intelligens 3D elemként használhatók voltak. Az épületgépészeti szolgáltatásokat is integrálták a digitális épületmodellbe, így mindenki ugyanazt a modellt és adatokat használta. A gépész tervezők biztosak lehettek abban, hogy a helyes információkat használják, az építészek pedig helyet tervezhettek az épületgépészet számára.
Park Malšovice Aréna
A Park Malšovice Aréna egy másik multifunkcionális épület, amelyet úgy terveztek, hogy ne csak egy futballpálya legyen, hanem egész évben más sport- és társadalmi eseményeknek is helyet adjon. A labdarúgáshoz szükséges létesítményeken kívül atlétikai csarnok, étterem, üzleti és bevásárlóközpont, valamint tornaterem is található a helyszínen. A projekt nagy és összetett jellege miatt az Allplan és az SCIA Engineer alkalmazására került sor. A stadion és a bevásárlóközpont intelligens 3D-s modelljei egyaránt kifizetődőek voltak, különösen a kezdetekben, amikor több változatot kellett megtervezni és bemutatni a beruházónak. Az Allplan 3D modelljei és egyedi eszközei nélkül a tervező nem tudta volna elérni a kívánt minőséget az adott időkeretben. A két építőmérnöki tervezőprogram kéz a kézben dolgozott, lehetővé téve, hogy az Allplanban lévő szerkezeti tervezési modellt zökkenőmentesen át lehessen vinni a SCIA Engineerbe a további szerkezeti elemzés és tervezés céljából.
Bécsi Futballstadion

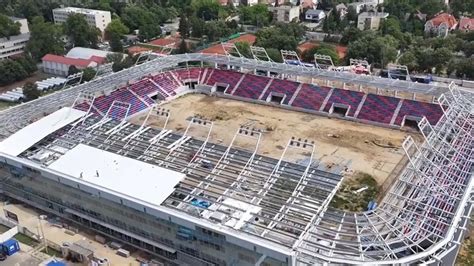

A mindössze 17 hónap alatt felépített bécsi futballstadion kiváló példája az előregyártott szerkezetek hatékonyságának. Ennél a projektnél a tervező úgy döntött, hogy az összes előregyártott alkatrészt, gerendát, lelátófödémet és üreges kéregfalat 3D-ben modellezi, hogy a bonyolult geometriákat könnyen szemléltetni tudja. Ez azt is lehetővé tette a tervező számára, hogy megtervezze az előregyártott elemeken lévő összes fontos nyílást, valamint az összeszerelési követelményeket. A modellt ezután könnyen ellenőrizni lehetett az elemek közötti esetleges ütközések tekintetében, ami különösen hasznos volt az összetett gépészeti szerelés miatt.
