A Puskás Aréna hangpróbái és a világszínvonalú audiovizuális rendszer
November 15-én este új fejezet kezdődik a magyar labdarúgás történetében: az Uruguay elleni felkészülési mérkőzéssel hivatalosan is megnyitja kapuit az új nemzeti stadion, a Puskás Aréna. A stadion elkészülte előtt azonban számos hangpróba zajlott, melyek a környéken lakók számára némi kellemetlenséget okoztak, rávilágítva a létesítmény komplex audiovizuális rendszerének beállítási kihívásaira.
Kezdeti hangpróbák és a lakossági panaszok
Szeptember közepén kellemetlen jelenség tartotta ébren a mostanra szinte teljesen elkészült Puskás Aréna körül lakókat: a stadion hangszóróiból este nyolctól hajnali fél háromig megállás nélkül, nagy hangerővel szólt a Rammstein zenekar Deutschland című száma. Üvöltő Rammstein-zenével indult a Puskás Aréna közelében lakók napja: hajnalban ugyanis iszonyatos hangerővel szólt a zenekar Deutschland című száma a stadionból. A hangpróba alatt végig ugyanaz a dal ismétlődött, a beszámolók szerint este nyolctól legalább fél háromig.
Az olvasónktól kapott felvételen jól hallható, hogy az épülő új stadionból a Rammstein nemrég megjelent albumának nyitószáma, a Deutschland szól folyamatosan olyan nagy hangerővel, ami még a környező lakásokban is tisztán hallatszik. Egy másik olvasónk szerint a hangpróba már legalább délután ötkor elkezdődött, és még reggel fél nyolckor is tartott. Többen bejelentést is tettek emiatt, ám ennek - úgy tudni - nem lett eredménye.
„A Puskás Arénából hétfőről keddre virradóra kellemetlen zaj hallatszott ki, amelyet - a kivitelező elmondása szerint - műszaki hiba okozott.” Az esettel kapcsolatban a Kiemelt Kormányzati Beruházások Központja (KKBK) Nonprofit Zrt.-től kaptunk választ. Ők úgy értesültek a kivitelezőtől, hogy műszaki hiba miatt szólt a zene hétfő délutántól egészen kedd reggelig. A vállalkozó megtette a szükséges lépéseket annak érdekében, hogy hasonló eset többé ne forduljon elő. A vállalkozó megtette a szükséges lépéseket, hogy a hiba még egyszer ne fordulhasson elő. Kérdéseinket elküldtük a stadiont fenntartó Nemzeti Sportközpontoknak, amint válaszolnak, frissítjük a cikket.
Tervezett hangpróbák és kényelmetlenségek
A kellemetlenségek minimalizálása érdekében a stadion üzemeltetői ígéretet tettek. Azt írták, mindig törekednek arra, hogy a környéken lakóknak a lehető legkevesebb kellemetlenséget okozzák, de két alkalommal, október 29-én és november 6-án bizonyosan át fogják lépni az ingerküszöböt. Ígérik ugyanakkor, hogy késő este már nem fognak zajongani, este nyolcig mindkét alkalommal végeznek majd.
Egyéb technikai kihívások: áramszünet
Nemcsak a hang, hanem más technikai problémák is felmerültek a stadion környékén. Két hete a hang után a fényekkel is gond volt a stadion környékén: amint felkapcsolták a lámpákat, a környéken - a XIV. kerület istvánmezei részén - elment az áram. Az eset után az ELMŰ adott ki közleményt, amely szerint világításpróba és az áramszünet között nem volt összefüggés.
A Puskás Aréna története és építése
Az egykori Népstadion története 1948-ban kezdődött, ekkor kezdték építeni, a hivatalos átadóra pedig 1953-ban került sor. Az 1953. augusztus 20-án megnyitott Népstadion majd Puskás Ferenc Stadion bontása 2016 februárjában kezdődött meg. A legnagyobb magyarországi sporthelyszín többek között az aranycsapat meccseinek is helyet adott, valamint különböző showműsorokat és koncerteket is láthatott itt a közönség. A fellépők sora illusztris: Queen, The Rolling Stones, U2, Louis Armstrong, Placido Domingo és még sorolhatnánk.
Az évek során a Népstadion, majd Puskás Ferenc Stadion elhasználódott, állapota már statikailag is leromlott, így amikor Budapestet tizenkét másik várossal együtt jelölték az UEFA 2020 (most 2021) fogadó városai közé, döntés született egy új stadion építéséről. Az építkezés során a 208 ezer négyzetméteres területen 130 ezer köbméter betont, 19 ezer tonna betonacélt és 12 ezer tonna acélszerkezetet építettek az 50 méter magas, 316 méter hosszú épületbe. A stadiont kivitelező Magyar Építők Zrt. a honlapján számolt be az építkezés állapotáról. Biztosak vagyunk benne, hogy a november közepére elkészülő, világszínvonalú Puskás Aréna és a körülötte lévő új, rendezett zöldfelület kárpótolni fogja a lakókat.
A tervezés során Skardelli György, Ybl Miklós-díjas építész, az új Puskás Ferenc Stadion vezető tervezője arra törekedett, hogy megőrizze az eredeti épület stílusjegyeit, ugyanakkor egy modern létesítményt hozzon létre, ami megfelel a legújabb elvárásoknak és az UEFA követelményeinek. Az inspiráció alapját a helyszín, a lépcsőházi pilonok és az ovális forma képezte. A jellegzetes építészeti elemeknek számító pilonok újra felépültek, a régi stadion főbejárata (toronyépület) pedig az egyetlen elem, ami teljesen érintetlen maradt. Ez utóbbi a későbbiekben múzeumként üzemel majd.
Kapacitás és nyitómérkőzés
A háromszintes tribün kapacitása 67 155 ülőhely, koncert esetén 80 000 fő. Ezzel a Puskás Aréna Európa 19. legnagyobb stadionja. Az első hivatalos meccsre 2019. A stadion nyitómeccse november 15-én lesz, ahol a magyar válogatott Uruguay csapatával mérkőzik meg. A világ egyik legnagyobb futballhagyományaival rendelkező országának csapatát, Uruguayt látja vendégül november 15-én a magyar férfi labdarúgó-válogatott. A találkozó történelmi: az új Puskás Arénában, a 2020-as Eb egyik helyszínén fogadjuk a kétszeres világbajnokot!
Puskás Aréna építése
Megközelítés és bejáratok

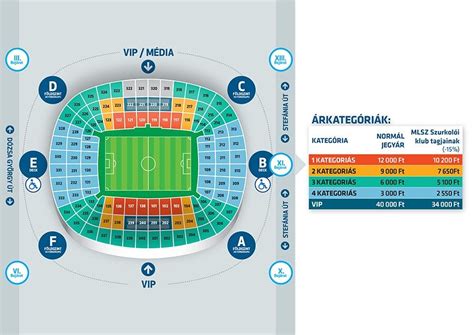

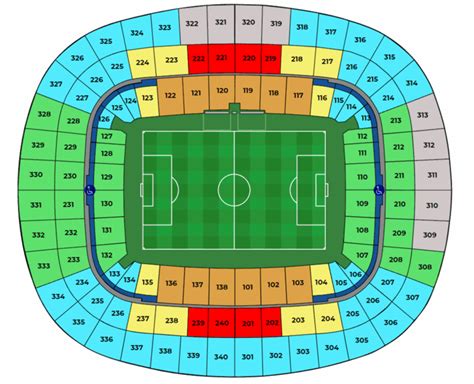

A várható tömeg miatt arra kérjük a szurkolókat, hogy a megszokottnál korábban érkezzenek ki a stadionhoz, és a belépéskor kövessék a jegyükön található útmutatásokat, illetve a kihelyezett tájékoztató információkat. Az stadion területére a Dózsa György út felől két (III. és VI.), a Stefánia út felől három (X., XI. és XIII.) bejáraton lehet belépni. Innen az arénába vezető forgókapuk közvetlenül az épület mellett találhatóak; összesen hat kapucsoporton lehet megközelíteni a lelátókat, mindkét oldalon 3-3 (Dózsa György út felől D-E-F, Stefánia út felől A-B, a Thököly út felől C) kapucsoport áll a szurkolók rendelkezésére.
A könnyebb tájékozódás érdekében az alábbi táblázatban összefoglaltuk a kapucsoportokat és a javasolt megközelítési irányokat:
| Kapucsoport | Bejárat felől | Bejáratok | Megjegyzés |
|---|---|---|---|
| A | Stefánia út felől | X. | |
| B | Stefánia út felől | XI. | |
| C | Stefánia út felől | XIII. | Csak a Thököly út irányából! |
| D | Dózsa György út felől | III. | Javasolt a Keleti pályaudvar irányából megközelíteni |
| E | Dózsa György út felől | III. / VI. | |
| F | Dózsa György út felől | VI. | |
| VIP EAST | Dózsa György út felől / Stefánia út felől | VI. / X. |
A Puskás Aréna korszerű audiovizuális rendszere
A Puskás Aréna audiovizuális rendszere a következő rendszereket foglalja magába: a lelátó- és a pályahangosítás professzionális elektroakusztikai rendszere, a teljes épületet behálózó épülethangosítási rendszer, helyi audiovizuális rendszerek az étteremben, valamint a sajtó- és konferenciateremben, mobil audiovizuális rendszer, belső broadcast rendszer, akadálymentesítés nagyothallók részére, vezetéknélküli intercom és központi vezérlő rendszer.
A tervező csapatunk számára a legfontosabb útmutató az UEFA Euro 2020 műszaki követelményeinek kézikönyve volt. Figyelembe véve az ebben foglaltakat és a tervező építészek szempontjait is, egy korszerű audiovizuális és informatikai megoldást terveztünk, prémium minőségű termékek felhasználásával.
A lelátó- és pályahangosítás
A teljes audiovizuális rendszer redundáns QSC Q-Sys rendszerre épül, Enterprise Core processzorokkal, az IT hálózat redundáns támogatásával. A létesítményt összesen 175 zónára osztottuk, ezek közül kettő az egyenként 32 fürtből álló lelátó hangosítási line array rendszert szolgálja ki. A lelátó a mai kor követelményeinek megfelelően fedett. A pálya feletti nyitott rész kb. harmada a fedett résznek így terem hatásként 6-7 sec. az utózengési idő, ami a beszédérthetőséget rontja. A hangsugárzó rendszert úgy terveztük, hogy alkalmazott megoldással ellensúlyoztuk az utózengés hatását és biztosítottuk az igen jó beszédérthetőséget (STI).
Komoly feladat volt az UEFA által megkövetelt igen nagy, 120 dB csúcs hangnyomás megvalósítása is, mert a hangsugárzó rendszer össztömege korlátozott volt a megengedett tető terhelés miatt. Mindehhez járult a megkövetelt zenei prémium hangminőség. Ezt a követelményrendszert a d&b audiotechnik V-sorozatú prémium kategóriás line array rendszerével láttuk biztosítottnak, így a Puskás Arénában 336 darab időjárásálló, speciális V8 típusú line array hangsugárzót telepítettünk. Ez a hangrendszer 270 000 Watt (RMS) összteljesítményű. A speciális áramkörrel ellátott d&b erősítők 2.7 MWatt (!) csúcsteljesítményt képesek a hangsugárzó rendszernek biztosítani.
„A d&b audiotechnik hangsugárzók 54 méter magasan kerültek függesztésre. A távolságot látva voltak kétségeim, de csak addig, amíg meg nem szólalt a teljes Aréna. A fizikát meghazudtoló élményben volt részem. Ezt támasztja alá a nyitómérkőzésen született hazai gól, melynek pillanatában több mint 67 000 ember egyszerre ugrott fel és kiabált! 67 000 ember a rendszerrel és egy kommentátorral szemben...”
Épülethangosítás és vésztájékoztatás
A feltöltő szinteken is nagyon fontos a jó beszédérthetőség, hiszen egy esetleges kiürítés során életeket menthet az érthető tájékoztató bemondás. Ezek a területek döntően betonnal határolt felületekkel rendelkeznek, melyek nagy utózengési időt eredményeznek (visszhangos terek). Erre a speciális feladatra az INTERTON Group által fejlesztett és szabadalmaztatott, fokozottan irányított lesugárzással rendelkező hiperkardioid IVS vonalsugárzókat és IFS felületsugárzókat telepítettük. Ezek a hangsugárzók döntően a közlekedőkben tartózkodókra irányítják a hangot és nem a visszaverő beton felületekre, így ellensúlyozzák a beszédérthetőséget rontó visszavert hangot. Az épülethangosítási feladatokat IVS, QSC és TOA eszközök látják el. Itt összesen 2 042db hangsugárzót telepítettünk. Az erősítőparkot QSC CXD-Q erősítők alkotják, melyek összesen 188 csatornát biztosítanak. A QSC Q-Sys rendszer biztosítja az automatikus, vagy élőszavas kiürítés lehetőségét és a különféle rendszerben tapasztalható meghibásodásokat automatikusan detektálja és jelenti.
Helyi audiovizuális rendszerek és média zónák
18 zóna kiemelt prioritású helyi rendszerként is üzemelhet, melyeket szintén a redundáns Core szolgál ki. Ezekhez a zónákhoz egy Yamaha QL1 digitális keverőpulttal és 4 darab I/O-8 Flexszel felszerelt mobil rack csatlakoztatható. Utóbbiak esetében a mixer funkciót a Core biztosítja az iPades kezelőfelületeken keresztül. Az öt mobil rack és a stúdióban található Yamaha QL1 keverőpult minden irányban átjárható, egymásnak legalább 1-1 buszon képesek audio jelet küldeni és fogadni, ez a lehetőség opcionálisan bővíthető. A helyi audiovizuális rendszerek közül a központi vezérlőhelyiségben Yamaha digitális keverőpultot és stúdiómonitorokat, valamint a pálya teljes területét lefedő Shure vezetéknélküli mikrofonokat és Heil Sound vezetékes mikrofonokat telepítettünk.
A sajtókonferenciaterem komplex audiovizuális rendszere teljes mértékben kiszolgálja az itteni eseményeket: IVS hiperkardioid vonalsugárzók, nagyméretű ultrakeskeny kávás LG LCD fal, Taiden vezetéknélküli tolmácsrendszer és vezetékes konferenciarendszer áll rendelkezésre, valamint a QSC TSC-7w érintőképernyős vezérlő eszközök segítségével a terem teljes audiovizuális és kapcsolódó rendszerei (pl. A d&b audiotechnik R1 szoftverének köszönhetően tetszés szerint „maszkolhatók" a különböző hang-lesugárzási területek. Az UEFA éppen ilyen diffúz zónát ír elő a média, azaz a sajtó munkatársai részére. Ezen „média zóna" területe, mérete ráadásul a mérkőzésektől függően változhat. A diffúz zóna célja, hogy a kijelölt területen külön állítható legyen a hangnyomás, így pl. a sajtópáholy területére minél kevesebb hangenergiát juttatva a sajtó munkatársait kevésbé zavarja a stadion lelátóinak nagy hangnyomása. Mindkét kihívást a d&b audiotechnik Array Processing technológia segítségével valósítottuk meg.
Központi vezérlés és broadcast rendszer
A d&b audiotechnik eszközöket a gyári felügyeleti és processzálási rendszer mellett a QSC Q-Sys rendszer vezérli, valamint felügyeli a hangszórók és erősítők állapotát is. A Q-Sys Core 5200-as modell 1024 csatornát képes egyidőben kezelni és minden potenciális visszajelzés naplózásra kerül. Egységes grafikus felhasználói felület használatával különböző előre programozott beállítások (presetek) hívhatók elő, az aktuális rendezvény forgatókönyvétől függően. Ez a grafikus felület biztosítja a teljes audiovizuális rendszer átfogó vezérlését, valamint az áttekinthető, intuitív és könnyű használhatóságot, megbízhatóságot és költséghatékony működést. Az INTERTON Group belső, korlátozott közvetítő rendszert (broadcast) is telepített, ami a közvetítésben, a Digital Signage rendszer részére tartalomszolgáltatásban, feliratok megjelenítéseben, valamint a rögzítésben, archiválásban és utómunkában is az üzemeltetők munkáját segíti. A főbb összetevők között szerepelnek a telepített és mobil (vezetéknélküli) 4K felbontású broadcast kamerák, feliratozó rendszer, slow-motion technikát alkalmazó Apple eszközökön alapuló szerver, szoftver alapú intercom és 32x32-es videomátrix. A Dante/Q-LAN hibrid hálózaton a d&b audiotechnik, QSC és Yamaha tökéletesen működik együtt, ennek eredménye a páratlan rugalmasság.
Tervezés, tesztelés és kihívások
A létesítményben telepített hangrendszereink mindegyikét már a tervezés során az EASE modellező szoftvert használva ellenőriztük, optimalizáltuk és ehhez rengeteg szimulációt végeztünk, - a pálya és lelátó esetében 20cm-es pontossággal, - ezek alapján kerültek végső elhelyezésre és beállításra az adott hangsugárzók, erősítők és a Q-Sys egységei. A telepítés utáni átadáson több napos helyszíni mérésekkel bizonyítottuk, hogy a kivitelezett rendszer mind hangnyomás, mind beszédérthetőség tekintetében teljesíti az UEFA 2020 szigorú elvárásait és igazolja a modellezési eredményeinket is. Bár az új, korszerű audiovizuális és informatikai rendszerek kivitelezése nagyon jól sikerült, a telepítési folyamat során erős kihívással szembesültünk: a tervezés és telepítés időkerete meglehetősen rövid volt, mindössze kilenc hónap. A legnagyobb kihívást a 12 különböző grafikai felület létrehozása jelentette számunkra, melyek ezt a komplex audiovizuális rendszert felhasználóbarát megoldássá tették. A kihívások ellenére az INTERTON Group csapata elérte a kitűzött célt. Rendkívül büszkék vagyunk arra, hogy részt vettünk a Puskás Aréna projektjében.
