A Rekortán Kosárlabdapályák Előírásai és Előnyei
Elmúltak azok az idők, amikor az aszfaltos sportpályák vagy a gumitégla burkolatok modern megoldásnak számítottak. Napjainkban a legnépszerűbb és esztétikailag is kiemelkedő sportpálya- és játszótéri kreatív felületek öntöttgumi burkolattal készülnek. A sportpályák burkolata a korábban alkalmazott, ám ma már korszerűtlen salak, vagy aszfalt helyett általában a rekortán jellegű öntött gumiburkolat.
A „rekortán” szó igazából egy márkanév, amely az idők során köznévvé alakult. Az 1972-es müncheni olimpián a sportpályák burkolata RekortanTM márkanevű, helyszínen öntött, gumigranulátumból és poliuretánból készült felület volt. A kosárlabda olyan sport, mely akkor lehet igazán élvezetes, ha a megfelelő körülmények közt játsszuk, és a rekortán gumiburkolat a sportpályák modern megoldása, amely ideális választást jelent.

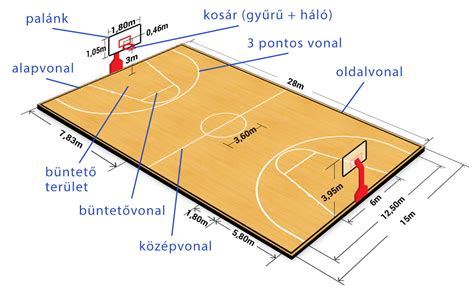

Kosárlabdapálya Méretek és Jelölések
A kosárlabdapálya méreteinek megértése alapvető fontosságú, akár otthoni pályát épít, egy klub számára tervez létesítményt, akár iskolai vagy egyetemi pályát alakít ki.
Szabványos Pályaméretek
- Az NBA kosárlabdapályánál valamivel kisebb (94 x 50 láb), a FIBA teljes pálya játékfelülete 28 m hosszú és 15 m széles (91,9 x 49,2 láb). A hivatalos európai méret a FIBA nemzetközi szabályainak értelmében 28 méter × 15 méter, ami azt jelenti, hogy az ideális kosárpálya alapterülete 420 négyzetméter.
- Érdemes tudni, hogy némileg a hivatalos, amerikai kosárlabdapályák is nagyobbak ennél, hiszen az NBA pályáinak alapterülete 28,65 méter × 15,24 méter.
- Ha bármilyen pálya számára helyet tervez, mindenképpen számoljon a "lefolyással". A professzionális kosárlabdához legalább 2,05 m, míg a közösségi vagy klubszintű kosárlabdához 1,05 m ajánlott.
Pályajelölések
Ahhoz, hogy egy professzionális játékra tervezett kosárpályán szabályosan játszhassunk, az alapvonalakon és oldalvonalakon kívül a felületnek öt, különböző jelöléssel kell rendelkeznie.
- Alapvonalak és oldalvonalak: A játékteret maguk az alapvonalak és oldalvonalak határolják. Ezek a vonalak nem részei a játéktérnek.
- Félpálya és középkör: A félpálya nem más, mint a pálya felét jelölő vonal, mely egy szabvány szerint tervezett pályán mind a két alapvonaltól 14 méterre helyezkedik el. Ennek a vonalnak a középpontjában helyezkedik el a középkör, melynek átmérője 3.6 méter. Itt szokott elkezdődni a játék a labda feldobásával.
- Hárompontos vonal: A FIBA pályákon a hárompontos ív 6,75 m és 6,6 m az oldalakon/sarkokon. Ezeket a távolságokat a gyűrű közepétől mérik. A hárompontos vonal általában a gyűrűtől 6.75 méterre helyezkedik el.
- Büntető terület és szabaddobás vonala: A büntető terület az alapvonaltól mérve 5.79 méter hosszú és 4.8 méter széles, a büntető vonal pedig a palánktól 4.6 méter távolságra található. A szabaddobás vonalát a tábla elejétől mérik, és valamivel távolabb van a gyűrűtől, mint egy NBA pályán (15 láb), 4,6 m (15,09 láb).
- Kulcspályák: A kulcspályák elegendő helyet igényelnek egy kosárlabda kulcs elhelyezéséhez. Egy FIBA szabályos kulcs 4,9 m széles és legalább 4,6 m hosszú. Az OnCourt legkisebb kosárlabda kulcspályája mindössze 5,28 x 7,33 m-es, így elegendő helyet biztosít a 4,6 m-es faultvonalról történő dobáshoz. Ez a kis pálya tökéletes a szabaddobás és a feldobás gyakorlásához.
Fontos, hogy a pálya vonalazása ne utólagos festéssel, hanem beépített, anyagában szőtt, vagy megfelelő eszközökkel szabott és beragasztott vonalakkal történjen!
A Rekortán Burkolat Előnyei és Anyagai
A rekortán gumiburkolat rugalmas, csúszásmentes és biztonságos felület, amely kiváló tapadást ad futásnál, ugrásnál vagy labdajáték közben. Ellenáll az UV-sugárzásnak, nedvességnek és fagynak, így kültéri és beltéri pályákhoz is tökéletes. A már széles körben alkalmazott rekortán jellegű öntött gumiburkolat rugalmas, ezért kíméli az ízületeket, és fokozza a sportoló teljesítményét. Ugyancsak rugalmassága miatt esésvédelmi funkcióval is bír, valamint vízelvezető szerkezetének köszönhetően nem csúszik, így komplexen véd a sérülésektől. A gumiborítású pályák ráadásul jó teherbírási képességgel rendelkeznek, télen-nyáron egyaránt rugalmasak, és akár csapadékos időben is jól használhatók.
Felhasznált Anyagok
A gumiburkolatban kétféle gumiörleményt használunk, igényeknek megfelelően: az EPDM és az SBR típust. Ezeket lehet keverten (százalékban határozzuk meg az egyes típusok arányát), vagy önállóan alkalmazni. 100% vagy 50-50%? Az öntött gumiburkolatokban a két típusú (EPDM, SBR) gumiörlemény különböző arányban keverhető egymással.
- EPDM (etilén-propilén-dién kaucsuk): Ez egy anyagában színes gumigranulátum, amely színesen kopik, megőrizve esztétikai értékét hosszú távon.
- SBR (butadién-sztirol kaucsuk): Ez a klasszikus, újrahasznosított, fekete gumiörlemény, amely feketén kopik.
A gumilapok 100% SBR típusú, fekete, vagy festett gumiörleményből készülnek, míg az öntött gumiburkolatok kopórétege (részben vagy egészben) EPDM gumiörleményből. Ezért a két felület tulajdonsága is eltér, mivel az EPDM egy anyagában színes gumiörlemény, ezért színesen kopik, szemben a feketén kopó SBR-rel.
Alépítmény és Kivitelezés
Jó tudni, hogy akár 50 éves aszfalt, vagy beton sportpálya is felújítható egy új gumiburkolattal, sőt ebben az esetben az aljaz kialakításának a költsége is megspórolható. A kivitelezés a stabil alépítménnyel kezdődik, amely általában cementstabilizált, jól tömörített zúzottkő rétegre épül. Ezt bitumenes kötőréteg fedi, amely biztosítja a megfelelő egyenletességet.
A következő lépés a gumigranulátum réteg, amely ütéshullám-csillapító szerepet tölt be, és növeli a komfortérzetet. Ez az összetett rétegrend ipari bevonatos logikát követ: minden rétegnek konkrét feladata van a tartósság szolgálatában. Sokan csak a felső futórétegre koncentrálnak, azonban a fém vízelvezető elemek és rögzítőprofilok védelme is elengedhetetlen. A rekortán bevonat poliuretán mátrixa zárt pórusokat képez, így megakadályozza, hogy a csapadék elérje a fémszerkezetet.
Szegélykialakítás
Szegélyt kialakítani nem csak betonból, hanem fából vagy gumiból is lehet. A fa szegély (természetesen megfelelően kezelt, telített fa) a már meglévő pl. aszfalt aljzat esetén praktikus, költségcsökkentő tényező. A gumiszegély harmonizál a gumiburkolat színével, és ütéscsillapítás szempontjából is előnyösebb, mint a beton.
Kötött Alapzat Esetén
Kötött alapzat esetén (kemény altalaj, beton, aszfalt) a sportburkolat (műfű) és az alap között egy további réteg elhelyezése szükséges. Ez a kiegészítő réteg (rugalmas réteg) befolyásolja a műfű technikai tulajdonságait és a játékélményt. Vastagsága: 10mm-25mm. A fektetése duplaláncos szenzor-szintvezérelt géppel a helyszínen történik, ami biztosítja a pálya felületének tökéletes egyenletességét és maximálisan stabilizálja a zúzottkő alépítmény felszínét.
Karbantartás, Fenntarthatóság és Költséghatékonyság
A rekortán felület tisztítása rendszerint nagynyomású vízsugárral és pH-semleges tisztítószerrel történik. Ha mégis megjelennek apró vágások vagy repedések, lokális javítógyantával gyorsan orvosolhatók, így nincs szükség nagy felületű burkolatcserére. Ezzel csökken a leállási idő, ami kritikus a versenynaptár szoros határidői mellett. A rekortán pályák karbantartása egyszerű és nem igényel speciális eszközöket.
A gumiborítású pályák karbantartási igényük is alacsony, és a megfelelő odafigyelés mellett hosszú évekig, akár évtizedekig is jó szolgálatot tehetnek.
Költséghatékonyság
A beruházás idején a rekortán rendszer drágábbnak tűnhet a hagyományos salakpályánál, azonban a karbantartási költségek negyedére csökkennek. A felület nem porol, így kevesebb takarító gépidő szükséges. Egy nemzetközi elemzés szerint akár 8-10 év alatt megtérül a teljes többletbefektetés, mivel kevesebb leállást és kevesebb anyagfelhasználást igényel a pálya fenntartása.
Fenntartható Megoldások
A rekortán futópályák oldószermentes technológiával készülnek, így minimalizálják a VOC-kibocsátást az építés során. Ez fontos lépés a fenntartható építőipar felé, ráadásul a pálya üzemeltetése során sincs szükség oldószeres felújító bevonatokra. Az UV-stabil pigmentek megőrzik a színt a perzselő napsütésben, így a hőterhelés egyenletesebb, a felület nem válik extrém forróvá.
A Conipur 2S fenntarthatóbb kiadása ötvözi a rugalmasságot, tartósságot és környezettudatosságot. A Nike cipőgyártásból származó újrahasznosított gumi felhasználásával nemcsak a sportolók teljesítményét támogatja, hanem a bolygót is óvja. Ez egy innovatív és környezettudatos megoldás, amely a sportteljesítményt a fenntarthatósággal kapcsolja össze, és a Nike cipőgyártásból származó újrahasznosított guminak köszönhetően minden pálya aktívan csökkenti a környezeti terhelést.

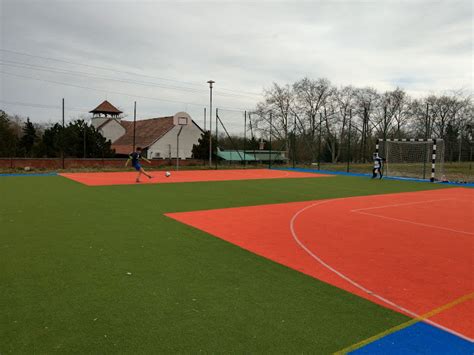

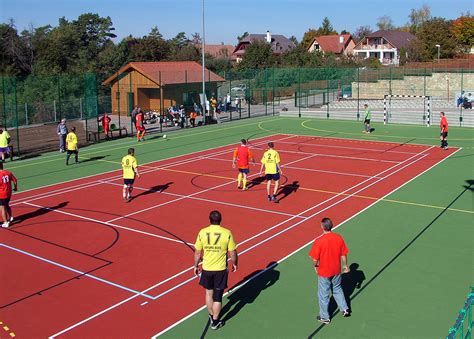

Multifunkcionális Sportpályák Rekortán Burkolattal
Labdapályák lehetnek a különböző méretű és burkolatú labdarúgó pályák, futsal pályák, kosárlabda pályák, kézilabdapályák, röplabdapályák, és az ezeket vegyesen magukba foglaló multifunkciós pályák. Ez utóbbi különösen praktikus iskolákban, ahol az udvar mérete nem enged több pályát befogadni.
Egy adott területen több típusú sportpálya is kialakítható úgy, hogy azok vonalazása különböző színnel kerül felfestésre. Így például labdarúgó pálya, kosárlabdapálya, kézilabdapálya, futsal pálya, röplabda pálya is felvonalazható ugyanarra a területre.
Általános Elvárások és Előírások Sportlétesítmények Tervezésekor
Jelen kézikönyv arra vállalkozik, hogy segítséget nyújtson ahhoz a fedett és szabadtéri köznevelési sportlétesítmények fejlesztését célzó támogatási konstrukció keretében megvalósításra kerülő infrastruktúra-fejlesztések kiváló minőségben készüljenek el, és a projektek forrását jelentő központi költségvetési és európai uniós (nemzetközi) források, támogatások megfelelően hasznosuljanak.
A mindennapos testnevelés infrastrukturális hátterének megteremtése érdekében kötelező minimum egy - az iskola kapacitás-kihasználtságához igazodó - fedett, vagy időszakosan fedett sportlétesítmény biztosítása. A fejlesztés elsődleges célja a meglévő, fedett infrastruktúra (különösen tornatermek) felújítása, átalakítása, bővítése, új építése.
A komplexitás elveire építve a mindennapos testneveléshez kapcsolódó infrastrukturális fejlesztés mellett annak használatát biztosító sporteszközpark megteremtése kötelező (projekten belül, vagy projekten kívüli forrásból). A sport-technológiai tervnek tartalmaznia kell az iskolai és sportszerek (kötél, rúd, bordásfal, kosárlabdapalánk, stb.) és a funkcionális igények szerinti a padlószerkezethez rögzített tornaszerek (nyújtó, felemás korlát, gyűrű, röplabda és teniszháló tartóoszlopok, stb.) perselyeit és hüvelyeit, melyeket az erőhatás felvételére méretezett vasalt aljzatbetonba kell beépíteni.
Jogszabályi Követelmények
Jelen dokumentumban foglaltak és az MSZE-24203-2 rendelkezései együttesen alkalmazandóak! Jelen követelményrendszertől és az MSZE-24203-2 szabványtól kizárólag felújítás és bővítés esetén, indokolt esetben, jogszabályi, vagy egyéb építészeti követelményre való hivatkozással, gazdaságossági szempontok alapján lehet eltérni, mely eltérésről a megvalósíthatósági tanulmányban kell számot adni. Az indokolatlan eltérések a pályázat elutasítást vonhatják maga után.
Tervezési Szempontok
- Tájolás: Minden esetben be kell tartani a tájolási előírásokat, így oldalvilágítással tervezett csarnoktér esetén a pályák hossztengelyét É-D-i irányban kell felvenni, ettől az iránytól legfeljebb 20°-kal szabad eltérni.
- Közlekedés: Meg kell oldani a nagyobb forgalmú létesítmények gyalogos, gépjármű-, valamint tömegközlekedési forgalmi kapcsolatait a település közlekedési területeivel (gyalogos utak, fő közlekedési és gyűjtő utak, stb.).
- Fenntarthatóság: A létrejövő épület fenntarthatóságát biztosítandó az épületszerkezeteket és gépészeti, elektromos berendezéseket, megújuló energiát hasznosítani úgy kell megválasztani, hogy a beruházás költségei megfelelő ár/érték arányt mutassanak, valamint az épület fenntartása során az energiafelhasználás a megfelelő komfort biztosítása mellett alacsony legyen.
- Jövőbeni fejlesztések: A fenti előírások betartása mellett gondolni kell a várható társadalmi igény változására és a sportlétesítmény, illetve a hozzá kapcsolódó egyéb (oktatási, nevelési, stb.) létesítmények távlati fejlesztési lehetőségét biztosítani kell.
Fedett Sportlétesítmények Kialakítása
Minden esetben külön, gondos elemzést igényel a padló, az oldalfal és a mennyezet kialakítása. Az oldalfal kialakításánál meg kell oldani a közösségi használatot esetleg zavaró szerkezetek eltávolítását vagy eltakarását (pl. fűtőtestek). A térelhatároló oldalfalakon - beleértve a csarnokok megosztására szolgáló térelválasztó szerkezeteket is - térbeálló tagozat nem lehet. Ez egyaránt vonatkozik az esetleges falsíkból kiugró teherhordó pillérekre, ajtókávák falsarkaira, valamint a gépészeti vezetékekre, szerelvényekre és berendezési tárgyakra (fűtőtestekre).
Padlószerkezet
Meghatározó módon oktatásra, gyakorlásra szolgáló csarnokokban a padló lehet lágyabb és puhább, hogy kímélje az izmokat. Ezek lehetnek nemzetközi szinten teljeskörűen elfogadott műanyag padlórendszerek. Verseny és mérkőzés céljára lehet használni keményebb padlót, mivel az kevéssé nyeli el az energiákat, másrészt a sportolók lába fokozott terhelésnek van kitéve. A padlók közül az általánosan megfelelőnek minősíthető sportparkettát javasolt alkalmazásra, különös tekintettel mindazon esetekben ahol a közösségi használat igénye is felmerül.
Világítás és Szellőzés
A térelhatároló szerkezetekbe az előírások szerint a nyílászáró szerkezetek, a külső és belső funkcionális kapcsolatok és a jó közérzetet biztosító természetes szellőzés, megvilágítás szempontjából kapnak jelentős szerepet. A bevilágító felület és az alapterület viszonya legalább 1:6, felülvilágítás esetén legalább 1:10 legyen. Az ablakoknak és bevilágító felületeknek biztosítaniuk kell mind a sportolók (tanulók), mind a nézők számára a megfelelő természetes megvilágítást. A természetes szellőztetés biztosíthatósága mellett, méretezett és használathoz igazodó szabályozható mesterséges szellőztetést kell tervezni. Előnyben kell részesíteni a hővisszanyerős rendszerrel működő szellőztető berendezéseket.
Hőszigetelés
A hőszigetelő anyagoknak különös jelentősége van abban, hogy a bármilyen szerkezetű tornaterem tetőzetének és oldalfalainak szabványokban előírt hőszigetelő képességét el lehessen érni. A hőszigetelés jelentősége pedig természetesen energetikai szempontok miatt szükséges, így kifejezetten az energetikai számítással meghatározandó, szükséges minőségű hőszigetelő anyag vastagsága és típusa, és az elvárt energia minősítési osztály elérése érdekében. A szerkezet méretezését hő- és páratechnikai számítással igazolni szükséges az épületek energetikai jellemzőinek tanúsításáról szóló 176/2008. (VI.30.) Korm. rendelet szerint.
