A H05VV-F 4x0,75 mm² MTK kábel: Részletes információk és alkalmazási területek
Az MT (vagy régebbi kereskedelmi nevén MTK) jelű kábelek finomsodrott rézerekkel, PVC érszigeteléssel és PVC külső köpennyel gyártott, 300/300 V-tól 450/750 V-ig terjedő névleges feszültségű, hajlékony fogyasztói tömlővezetékek. Ez a kábel típus Magyarországon az egyik leggyakrabban használt vezeték, köszönhetően hajlékony tulajdonságának, melynek révén könnyebb vele szerelni, mint egy tömör, merev réz vezetékkel.
A konkrétan tárgyalt MT 4x0,75 kábel (H05VV-F) egy sodrott réz vezeték, amely PVC szigeteléssel ellátott hajlékony kivitelével kis és közepes mechanikai igénybevételekre alkalmas, legyen az flexibilis bekötés, vagy elektromos gépek csatlakoztatása.
A H05VV-F 4x0,75 mm² MTK kábel felépítése
Ez a rugalmas, kerek kivitelű, fehér PVC-köpenyű tömlővezeték négy egymástól külön szigetelt, finomsodratú, csupasz réz eret tartalmaz. Az MT kábelek általános felépítése a következő:
- Finoman sodrott rézvezető, csupasz elemi szálakból
- PVC érszigetelés (színezett erek)
- PVC külső köpeny
A lángterjedést gátló PVC érszigetelést robusztus, sima külső köpeny óvja (CPR tűzosztály Eca, EN 60332-1-2), így megbízható választás kisebb ipari berendezések, háztartási gépek és egyéb beltéri fogyasztók fix betáplálásához.
Műszaki adatok
Az MT 4x0,75 mm² kábel számos műszaki paraméterrel rendelkezik, amelyek meghatározzák alkalmazhatóságát és teljesítményét:
| Paraméter | Érték |
|---|---|
| Érszám / Keresztmetszet | 4 × 0,75 mm², finomsodratú (rugalmas) csupasz réz (Cu) |
| Névleges feszültség (Uo/U) | 300 / 500 V AC |
| Vizsgálófeszültség | AC 2000 V |
| Megengedett vezető-hőmérséklet (üzemben) | +70 °C |
| Megengedett vezető-hőmérséklet (rövidzárlatnál) | +150 °C |
| Környezeti hőmérséklet (flexibilis fektetéskor) | -5°C ... +50°C |
| Környezeti hőmérséklet (rögzítve) | -40°C ... +70°C |
| Külső átmérő | ≈ 7,1 mm (kerek) |
| Ajánlott tömszelence | M16 × 1,5 / PG9 (5 - 9 mm befogási tartomány) - iránymutató érték a 7 mm átmérőhöz |
| Tömeg | ≈ 78 kg/km (0,078 kg/m) |
| Lángállóság / CPR | EN 60332-1-2, Eca |
| Minimális hajlítási sugár | 4 - 8 × D (kb. 28 - 57 mm ennél a méretnél) |
| Érszínek | barna (L1) · fekete (L2) · szürke (L3) · zöld/sárga (PE) |
Szabványok
Ez a kábeltípus megfelel az alábbi szabványoknak, biztosítva a magas minőséget és biztonságot:
- DIN VDE 0281-5
- HD 21.5 S3 +A1+A2
- DIN EN 60228 5. osztály (vezető felépítése)
- HD 308 S2 (ér jelölése)
- ÖVE / ÖNORM E 8241 (HD21)
Alkalmazási területek
Az MT kábel felhasználása elsősorban kis és közepes mechanikai igénybevételekre, flexibilis bekötésekhez, különféle gépekhez ajánlott. Alkalmas száraz és nedves helyeken egyaránt elektromos fogyasztók csatlakoztatására. A rugalmas szerkezete közepes mechanikai igénybevétel - gyakori hajlítás és csavarás - mellett is üzembiztos.
Különösen ajánlott az alábbi felhasználási módokra:
- Háztartási és irodagépek, mint például mosógép, hűtőszekrény, nyomtató vagy PC-táp csatlakoztatása.
- Készülékkábelként világítástechnikai lámpatestek és konyhai eszközök betápja.
- Kapcsoló- és elosztószekrények belső vezetékezése száraz vagy mérsékelten nedves helyen.
- Rögzített behúzás védőcsövekbe, kábelcsatornákba épületen belül.
A lakóterek, konyhák és irodák, valamint a háztartási készülékek, beleértve a párás helyiségeket is, közepes igénybevétel mellett, például mosógépek és hűtőgépek esetén, valamint főző- és fűtőberendezésekhez is alkalmasak, feltéve, hogy nem érintkeznek forró felületekkel és nincsenek kitéve hősugárzásnak.
A kábel kör keresztmetszete révén nagyon jól használható berendezések bekötésére, de akár tömített szerelésnél is, hiszen a gyárilag erre tervezett tömszelencék teljesen körbe tudják fogni, kizárva az IP védelemben jól definiált osztályoknak megfelelően a port és a párát, vizet.
Korlátozások és hátrányok
Fontos figyelembe venni az MT kábel korlátozásait is. Vizes, nedves helyiségekbe korlátozottan alkalmas, vízbe tartósan nem meríthető. Ez a típusú vezeték nem ajánlott szabadtéri használatra, ipari vagy mezőgazdasági épületekben, és nem használható ipari hordozható szerszámokhoz. Kültéren vagy föld alatt közvetlenül nem használható.
Bár falba történő telepítésre is alkalmas, erre a célra inkább az MCU és MBCU vezetékek ajánlottak. Ezenkívül, a MT kábel hátránya, hogy általában érvéghüvelyezni kell a réz ereket bekötés előtt, amihez sok esetben érvéghüvely használata szükséges.
How to use wago connector
MT és MBCU kábelek összehasonlítása
Az MT kábelek és az MBCU kábelek között alapvető különbségek vannak, melyek a felhasználásukat is befolyásolják.
- MT kábelek: Finom szövésű vékony rézvezetőik miatt hajlékonyabbak és rugalmasabbak. Hosszabb távon is képesek elviselni a folyamatos mozgást, mint például fűnyíró hosszabbítók vagy műszaki cikkek tápkábelei esetében. Felhasználásukhoz gyakran érvéghüvely szükséges.
- MBCU kábelek: Teljesen tömör erekről lévén szó, a kábel merevebb, és a meghajlított alakot bizonyos mértékig képes megtartani. Kevésbé alkalmas mozgásra, leginkább fix bekötésekre használható. Érvéghüvely használata MBCU esetében általában nem szükséges.

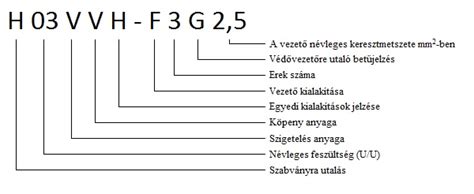

Harmonizált Vezeték-kód Jelmagyarázat
A harmonizált vezeték-kód, mint például a H05VV-F, fontos információkat hordoz a kábel tulajdonságairól. A jelölés elemei a következők:
- H - harmonizált európai jelű kábel.
- 05 - a névleges feszültségcsoportot jelöli (300/500 V). (Megjegyzés: 03 = 300/300 V, 07 = 450/750 V)
- V - PVC (polyvinyl-chlorid) szigetelés.
- V - PVC köpeny.
- F - hajlékony, finomsodrott (Class 5) rézvezetők.
- G - védővezetőt tartalmazó kábel (az érjelölésben); ha nincs G betű, védővezető sincs.
- A végén szereplő érszám × keresztmetszet fejezi ki a felépítést (pl. 4x0,75 mm²).
