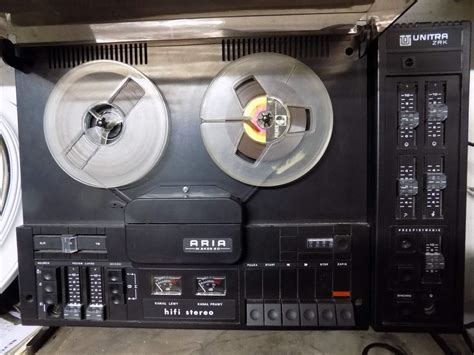

A UNITRA M-2408SD és M2408 TB (Gracia RE-01) Szalagos Magnó Használati Útmutatója és Karbantartása
Ez a dokumentáció a UNITRA M-2408SD és M2408 TB (Gracia Modell RE-01) szalagos magnók felszereltségét, funkcióit és használatát mutatja be. Mindkét szalagos magnó felépítésében teljesen azonos, a különbségek csupán optikaiak (design) és különböző importőrök (HGS & KURFURST) kínálták őket. A 2408-as modell egy többcsatornás szalagos készülék, amely monó és sztereó hanginformációk rögzítésére és visszajátszására szolgál.

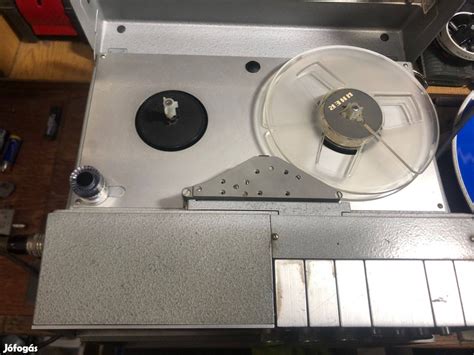

A Készülék Áttekintése és Modellváltozatai
A dokumentációban bemutatott szalagos magnó magántulajdonban lévő gyűjtemény része. Fontos megjegyezni, hogy a dokumentációból származó képeket, akár teljes egészében, akár részleteiben, tilos internetes oldalakon közzétenni és/vagy internetes aukciókon példaképekként felhasználni. Lengyelországban a készülékeket ARIA és WEGA néven is forgalmazták.
Csatlakozók és Kezelőelemek
A készülék számos csatlakozóval és kezelőelemmel rendelkezik, amelyek a különböző funkciókhoz szükségesek. Az alábbiakban felsoroljuk a legfontosabb csatlakozásokat, a hozzájuk tartozó kezelőelemek jelölésével:
- Netzkabel- Fach (27): Hálózati kábel csatlakozó.
- Anschlußbuchse für Radio (28): Rádió csatlakoztatására szolgáló aljzat.
- Anschlußbuchse für Plattenspieler mit Kristall- System (29): Kristály hangszedős lemezjátszóhoz.
- Anschlußbuchse für Plattenspieler mit Magnet- System (30): Mágneses hangszedős lemezjátszóhoz.
- Aufstell- Füße (31): A készülék állítható lábai.
- Schrauben (32): Rögzítőcsavarok.
Üzembe Helyezés és Alapvető Funkciók
A Készülék Be- és Kikapcsolása
A készülék bekapcsolása a szalagsebesség-váltó kapcsoló (25) egyik lehetséges sebességállásba történő beállításával történik. A készülék kikapcsolásához elegendő a sebességváltó kapcsolót nullállásba hozni.
Szalagsebesség Kiválasztása
A szalagsebesség kiválasztása felvételkor és lejátszáskor a szalagsebesség-váltó kapcsoló (25) segítségével történik. Alapvetően elmondható, hogy a magasabb szalagsebesség (19 cm/sec) jobb hangminőséget eredményez. Természetesen az alacsonyabb szalagsebesség (9,5 cm/sec) gazdaságosabb - több felvétel fér el a szalagon.
| Szalagsebesség | Jellemző |
|---|---|
| 19 cm/sec | Kiváló hangminőség, részletesebb hangzás |
| 9,5 cm/sec | Gazdaságosabb, hosszabb felvételi idő, alapvető hangminőség |
A Hangfelvétel
A felvétel minősége csak annyira lehet jó, amennyire a hangforrás, ahonnan származik. Jó felvételekhez célszerű minőségi forrásokat használni, mint például CD-lejátszó, DVD vagy MP3 programforrások. A felvétel során a sávválasztó kapcsoló funkciói a következők:
- Kapcsoló „1 - 4“ állásban: Monó felvétel az 1-es vagy 4-es szalagsávra.
- Kapcsoló „3 - 2“ állásban: Monó felvétel a 3-as vagy 2-es szalagsávra.
- Kapcsoló „OO“ állásban: Sztereó felvétel az egyidejűleg futó szalagsávokra, ahol a bal csatorna jele az 1-es vagy 4-es sávra, a jobb csatorna jele pedig a 3-as vagy 2-es sávra kerül rögzítésre.
A készülék lehetővé teszi trükkfelvételek elkészítését is.
A Hangvisszajátszás
A visszajátszás során a sávválasztó kapcsoló (19) funkciói az alábbiak szerint alakulnak:
- Sávválasztó kapcsoló (19) „1 - 4“ állásban: Az 1-es vagy 4-es szalagsávon tárolt felvétel mindkét csatornán keresztül lejátszásra kerül.
- Sávválasztó kapcsoló (19) „3 - 2“ állásban: A 2-es vagy 3-as szalagsávon tárolt felvétel mindkét csatornán keresztül lejátszásra kerül.
- Sávválasztó kapcsoló (19) STEREO állásban: Sztereó visszajátszás az egyidejűleg futó 1-es és 3-as vagy 2-es és 4-es szalagsávokon tárolt sztereó felvételekről.
Ez hogy ad ki hangot???
Szalaghossz-számláló
A szalaghossz-számláló (11) a készülék minden üzemmódjában a futóművel együtt jár, és megkönnyíti a szalagon lévő bizonyos részek megtalálását. A visszaállító gomb megnyomásával a kijelző bármikor „0000“-ra állítható vissza.
Karbantartás és Tisztítás
A Készülék Külső Tisztítása
A készülék külső részét csak szappanos vagy mosogatószeres oldatba mártott, nedves ruhával szabad letörölni. Semmilyen körülmények között ne használjon kémiai oldószereket, mint az aceton, benzin, alkohol stb.
A Szalagos Rész Tisztítása
A szalagvezető elemek rendszeres tisztítása kulcsfontosságú az optimális hangminőség és a szalag élettartamának megőrzése érdekében. A lejátszófejek, a törlőfej, a szorítógörgő és a kapstán tisztán tartása elengedhetetlen a tiszta hangzás és a szalag károsodásának elkerülése érdekében.
Biztosítékcsere
Amennyiben valamilyen okból kifolyólag egy biztosíték kiég, azt CSAK azonos értékű új biztosítékkal cserélje ki!
Javítási Útmutató és Figyelmeztetések
Figyelem! Ha nem jártas az elektronikában, ne próbálja meg saját maga elvégezni a javítást! Halálos áramütést szenvedhet! Ha elakad egy hibás készülék javításában, töltse le a javítási információkat segítségért, vagy tegye fel kérdését az üzenőfalra. Lásd a kapcsolódó javítási fórumtémákat is. A letöltött fájlok megnyitásához Acrobat Reader vagy hasonló PDF-olvasó program szükséges. Néhány fájl archivált, így azok megnyitásához WinZip vagy WinRar programra van szükség.
Mielőtt bármilyen beavatkozást tenne, először ellenőrizze, hogy nem látszik-e valamilyen sérülés az áramköri lapon, illetve az IC közelében található kondenzátorokon vagy ellenállásokon. Sok esetben a mechanikai problémák, mint például a beragadt kenőanyagok vagy a megnyúlt szíjak okozzák a készülék kelletlen működését. Például, ha egy idler kar nehezen mozog, és nem mindig nyomódik neki a lendkeréknek, az "idler arm" csapágyazását ki kell tisztítani és újrakenni, ezzel a gép szinte tökéletes lesz. Néhány készülékben a nyomógörgő cseréje is bonyolult lehet, mivel préselve van a karba, amihez speciális szerszám szükséges. Fontos megjegyezni, hogy a gyártói dokumentációban, mint a szerviz manuálban leírtak néha eltérhetnek a valóságtól, vagy az alkatrészek cseréje speciális tudást igényel.
Ez hogy ad ki hangot???
Műszaki Adatok és Gyűjtői Információk

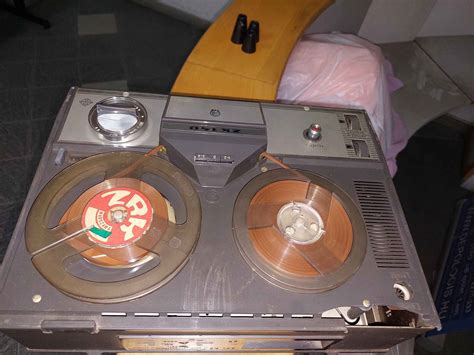

Bár a részletes műszaki adatok nincsenek teljes körűen ebben a kivonatban, a készülék jellemzői a korabeli technológiát tükrözik. A gyűjtők számára érdekes lehet, hogy a komplett szalagmeghajtó rendszer - kivéve a szalagsebesség-váltó berendezést - azonos a ZK-246, M2404, M2405 S készülékekkel, beleértve a mágneses fejeket és a szorítógörgőt is.
