A stadionok lüktető hangja: Akusztika és szurkolói szenvedély
A sportesemények, különösen a futballmérkőzések, sokkal többet jelentenek puszta játéknál: közösségi élményt, drámát, és utánozhatatlan hangulatot. Ennek az atmoszférának szerves részét képezik a stadion hangjai, amelyek a modern építészeti és akusztikai tervezés, valamint a szurkolók szenvedélyes ereje által válnak felejthetetlenné. Legyen szó éneklő tömegről, fülsiketítő zajrekordokról vagy professzionális hangrendszerekről, a teli stadionok zaja maga az élet.

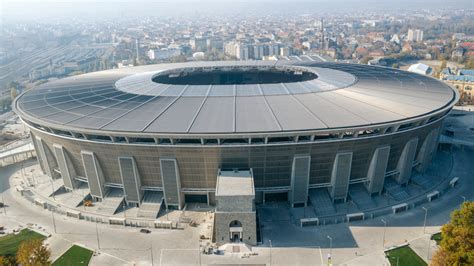

A Puskás Aréna: a modern akusztikai csoda

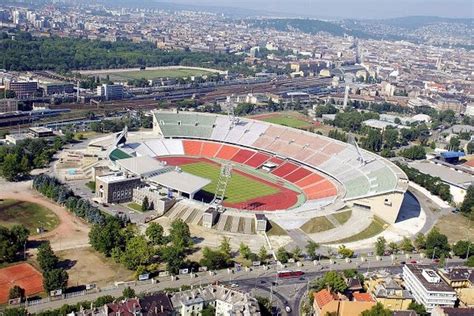

Az egykori Népstadion története 1948-ban kezdődött, ekkor kezdték építeni, a hivatalos átadóra pedig 1953-ban került sor. A legnagyobb magyarországi sporthelyszín többek között az aranycsapat meccseinek is helyet adott, valamint különböző showműsorokat és koncerteket is láthatott itt a közönség. A fellépők sora illusztris: Queen, The Rolling Stones, U2, Louis Armstrong, Placido Domingo és még sorolhatnánk. Az évek során a Népstadion, majd Puskás Ferenc Stadion elhasználódott, állapota már statikailag is leromlott, így amikor Budapestet tizenkét másik várossal együtt jelölték az UEFA 2020 (most 2021) fogadó városai közé, döntés született egy új stadion építéséről. A kivitelezés során Skardelli György, Ybl Miklós-díjas építész, az új Puskás Ferenc Stadion vezető tervezője arra törekedett, hogy megőrizze az eredeti épület stílusjegyeit, ugyanakkor egy modern létesítményt hozzon létre, ami megfelel a legújabb elvárásoknak és az UEFA követelményeinek. Az inspiráció alapját a helyszín, a lépcsőházi pilonok és az ovális forma képezte. A jellegzetes építészeti elemeknek számító pilonok újra felépültek, a régi stadion főbejárata (toronyépület) pedig az egyetlen elem, ami teljesen érintetlen maradt. Ez utóbbi a későbbiekben múzeumként üzemel majd. A háromszintes tribün kapacitása 67 155 ülőhely, koncert esetén 80 000 fő. Ezzel a Puskás Aréna Európa 19. legnagyobb stadionja.
A Puskás Aréna komplex audiovizuális rendszere
A tervező csapat számára a legfontosabb útmutató az UEFA Euro 2020 műszaki követelményeinek kézikönyve volt. Figyelembe véve az ebben foglaltakat és a tervező építészek szempontjait is, egy korszerű audiovizuális és informatikai megoldást terveztek, prémium minőségű termékek felhasználásával. A Puskás Aréna audiovizuális rendszere a következő rendszereket foglalja magába: a lelátó- és a pályahangosítás professzionális elektroakusztikai rendszere, a teljes épületet behálózó épülethangosítási rendszer, helyi audiovizuális rendszerek az étteremben, valamint a sajtó- és konferenciateremben, mobil audiovizuális rendszer, belső broadcast rendszer, akadálymentesítés nagyothallók részére, vezetéknélküli intercom és központi vezérlő rendszer.

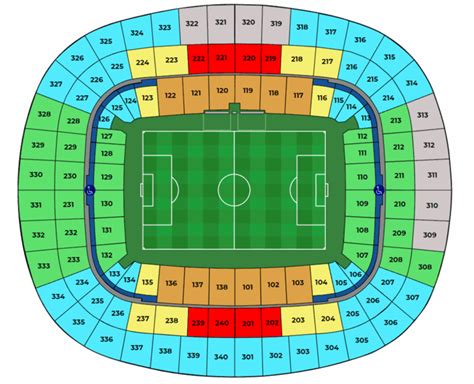

A teljes audiovizuális rendszer redundáns QSC Q-Sys rendszerre épül, Enterprise Core processzorokkal, az IT hálózat redundáns támogatásával. A létesítményt összesen 175 zónára osztották, ezek közül kettő az egyenként 32 fürtből álló lelátó hangosítási line array rendszert szolgálja ki. 18 zóna kiemelt prioritású helyi rendszerként is üzemelhet, melyeket szintén a redundáns Core szolgál ki. Ezekhez a zónákhoz egy Yamaha QL1 digitális keverőpulttal és 4 darab I/O-8 Flexszel felszerelt mobil rack csatlakoztatható. Az öt mobil rack és a stúdióban található Yamaha QL1 keverőpult minden irányban átjárható, egymásnak legalább 1-1 buszon képesek audio jelet küldeni és fogadni, ez a lehetőség opcionálisan bővíthető.
Akusztikai kihívások és megoldások
A lelátó a mai kor követelményeinek megfelelően fedett. A pálya feletti nyitott rész kb. harmada a fedett résznek, így teremhatásként 6-7 másodperc az utózengési idő, ami a beszédérthetőséget rontja. A hangsugárzó rendszert úgy tervezték, hogy alkalmazott megoldással ellensúlyozták az utózengés hatását és biztosították az igen jó beszédérthetőséget (STI). Komoly feladat volt az UEFA által megkövetelt igen nagy, 120 dB csúcs hangnyomás megvalósítása is, mert a hangsugárzó rendszer össztömege korlátozott volt a megengedett tető terhelés miatt. Mindehhez járult a megkövetelt zenei prémium hangminőség. Ezt a követelményrendszert a d&b audiotechnik V-sorozatú prémium kategóriás line array rendszerével látták biztosítottnak, így a Puskás Arénában 336 darab időjárásálló, speciális V8 típusú line array hangsugárzót telepítettek. Ez a hangrendszer 270 000 Watt (RMS) összteljesítményű. A speciális áramkörrel ellátott d&b erősítők 2.7 MWatt (!) csúcsteljesítményt képesek a hangsugárzó rendszernek biztosítani.
A d&b audiotechnik eszközöket a gyári felügyeleti és processzálási rendszer mellett a QSC Q-Sys rendszer vezérli, valamint felügyeli a hangszórók és erősítők állapotát is. A Q-Sys Core 5200-as modell 1024 csatornát képes egyidőben kezelni és minden potenciális visszajelzés naplózásra kerül. Egységes grafikus felhasználói felület használatával különböző előre programozott beállítások (presetek) hívhatók elő, az aktuális rendezvény forgatókönyvétől függően. Ez a grafikus felület biztosítja a teljes audiovizuális rendszer átfogó vezérlését, valamint az áttekinthető, intuitív és könnyű használhatóságot, megbízhatóságot és költséghatékony működést. A d&b audiotechnik R1 szoftverének köszönhetően tetszés szerint „maszkolhatók" a különböző hang-lesugárzási területek. Az UEFA éppen ilyen diffúz zónát ír elő a média, azaz a sajtó munkatársai részére. A diffúz zóna célja, hogy a kijelölt területen külön állítható legyen a hangnyomás, így pl. a sajtópáholy területére minél kevesebb hangenergiát juttatva a sajtó munkatársait kevésbé zavarja a stadion lelátóinak nagy hangnyomása. Mindkét kihívást a d&b audiotechnik Array Processing technológia segítségével valósították meg. A Dante/Q-LAN hibrid hálózaton a d&b audiotechnik, QSC és Yamaha tökéletesen működik együtt, ennek eredménye a páratlan rugalmasság.
„A d&b audiotechnik hangsugárzók 54 méter magasan kerültek függesztésre. A távolságot látva voltak kétségeim, de csak addig, amíg meg nem szólalt a teljes Aréna. A fizikát meghazudtoló élményben volt részem. Ezt támasztja alá a nyitómérkőzésen született hazai gól, melynek pillanatában több mint 67 000 ember egyszerre ugrott fel és kiabált! 67 000 ember a rendszerrel és egy kommentátorral szemben..."
A feltöltő szinteken is nagyon fontos a jó beszédérthetőség, hiszen egy esetleges kiürítés során életeket menthet az érthető tájékoztató bemondás. Ezek a területek döntően betonnal határolt felületekkel rendelkeznek, melyek nagy utózengési időt eredményeznek (visszhangos terek). Erre a speciális feladatra az INTERTON Group által fejlesztett és szabadalmaztatott, fokozottan irányított lesugárzással rendelkező hiperkardioid IVS vonalsugárzókat és IFS felületsugárzókat telepítettek. Ezek a hangsugárzók döntően a közlekedőkben tartózkodókra irányítják a hangot és nem a visszaverő beton felületekre, így ellensúlyozzák a beszédérthetőséget rontó visszavert hangot. A QSC Q-Sys rendszer biztosítja az automatikus, vagy élőszavas kiürítés lehetőségét és a különféle rendszerben tapasztalható meghibásodásokat automatikusan detektálja és jelenti. Az épülethangosítási feladatokat IVS, QSC és TOA eszközök látják el. Itt összesen 2 042db hangsugárzót telepítettek. Az erősítőparkot QSC CXD-Q erősítők alkotják, melyek összesen 188 csatornát biztosítanak.
A helyi audiovizuális rendszerek közül a központi vezérlőhelyiségben Yamaha digitális keverőpultot és stúdiómonitorokat, valamint a pálya teljes területét lefedő Shure vezetéknélküli mikrofonokat és Heil Sound vezetékes mikrofonokat telepítettek. A sajtókonferenciaterem komplex audiovizuális rendszere teljes mértékben kiszolgálja az itteni eseményeket: IVS hiperkardioid vonalsugárzók, nagyméretű ultrakeskeny kávás LG LCD fal, Taiden vezetéknélküli tolmácsrendszer és vezetékes konferenciarendszer áll rendelkezésre, valamint a QSC TSC-7w érintőképernyős vezérlő eszközök segítségével a terem teljes audiovizuális és kapcsolódó rendszerei. Az INTERTON Group belső, korlátozott közvetítő rendszert (broadcast) is telepített, ami a közvetítésben, a Digital Signage rendszer részére tartalomszolgáltatásban, feliratok megjelenítéseben, valamint a rögzítésben, archiválásban és utómunkában is az üzemeltetők munkáját segíti. A főbb összetevők között szerepelnek a telepített és mobil (vezetéknélküli) 4K felbontású broadcast kamerák, feliratozó rendszer, slow-motion technikát alkalmazó Apple eszközökön alapuló szerver, szoftver alapú intercom és 32x32-es videomátrix.
A létesítményben telepített hangrendszereink mindegyikét már a tervezés során az EASE modellező szoftvert használva ellenőriztük, optimalizáltuk és ehhez rengeteg szimulációt végeztünk, - a pálya és lelátó esetében 20cm-es pontossággal, - ezek alapján kerültek végső elhelyezésre és beállításra az adott hangsugárzók, erősítők és a Q-Sys egységei. A telepítés utáni átadáson több napos helyszíni mérésekkel bizonyították, hogy a kivitelezett rendszer mind hangnyomás, mind beszédérthetőség tekintetében teljesíti az UEFA 2020 szigorú elvárásait és igazolja a modellezési eredményeket is. Bár az új, korszerű audiovizuális és informatikai rendszerek kivitelezése nagyon jól sikerült, a telepítési folyamat során erős kihívással szembesültek: a tervezés és telepítés időkerete meglehetősen rövid volt, mindössze kilenc hónap. A legnagyobb kihívást a 12 különböző grafikai felület létrehozása jelentette, melyek ezt a komplex audiovizuális rendszert felhasználóbarát megoldássá tették. A kihívások ellenére az INTERTON Group csapata elérte a kitűzött célt. Rendkívül büszkék arra, hogy részt vettek a Puskás Aréna projektjében.
Stadionzajrekordok a világban
A szurkolói szenvedély olykor valóságos hangzavarba torkollik, amely Guinness-rekordokat is döntöget. Guiness-rekordot döntöttek a hétvégén az NFL-es Seattle drukkerei, a hatvanhétezres stadionban egy repülőgép felszállásánál is nagyobb volt a zaj. Sok szurkoló füldugókkal érkezett az NFL vasárnapi rangadójára tervezett rekordkísérletre a Seattle Seahawks stadionjába, ahol a San Francisco 49ers ellen játszott rangadót a hazai csapat. Már az első negyedben sikerült a rekorddöntés. Amikor a hazaiak földre vitték a vendég 49ers-irányítót, Colin Kaepernicket, 131,9 decibel erősséggel üvöltöttek a stadionban. A harmadik negyedben ezt is sikerült felülmúlni. A vendégcsapat közel járt a pontszerzéshez, de a Seahawks-drukkerek leordították őket a pályáról, 136,6 decibel erősségű volt a közönségzaj, ami már hangosabb, mint egy Boeing 747-es repülőgép felszállásakor keletkező zaj. A most vasárnap megdőlt rekordot a Galatasaray szurkolói állították fel egy török bajnokin, 2011-ben 131,7 decibelt mértek a stadionjukban. A magukat 12. emberként nevező Seattle-szurkolók lehet, nem sokáig őrzik majd a rekordot, a szintén NFL-es Kansas City Chiefs tábora október közepén próbál majd hangosabb lenni hazai meccsén.
A következő táblázat összefoglalja a legkiemelkedőbb stadionzaj rekordokat:
| Esemény | Stadion | Dátum | Zajszint (dB) | Megjegyzés |
|---|---|---|---|---|
| NFL Seattle Seahawks mérkőzés | Seattle Seahawks stadionja | (nem megadott pontos dátum) | 131,9 | Az első negyedben elért rekord |
| NFL Seattle Seahawks mérkőzés | Seattle Seahawks stadionja | (nem megadott pontos dátum) | 136,6 | A harmadik negyedben felülmúlta a korábbi rekordot |
| Török bajnoki mérkőzés | Galatasaray stadionja | 2011 | 131,7 | Korábbi rekord |
A "You'll Never Walk Alone" - Egy himnusz, ami összeköt
A Liverpool és a Tottenham mérkőzött meg egymással a szombati BL-döntőben. A végeredményt nehéz megtippelni, abban azonban biztosak lehetünk, hogy a madridi finálé során a Liverpool szimpatizánsaitól többször felcsendült a You’ll Never Walk Alone. A döbbenetes BL-elődöntők egyik legemlékezetesebb momentumaként maradhatott meg sokunk számára, ahogy a Liverpool játékosai a közönséggel együtt perceken át énekelték a klubbal ikonikusan összenőtt dalt, a You’ll Never Walk Alone-t, miután a Vörösök az idegenben szerzett 3:0-s hátrányukat ledolgozva ütötték ki a Barcelonát, s jutottak idén is a Bajnokok Ligája döntőjébe. A futballszeretők klubhűségtől függetlenül megborzongtak az érzelmes jelenettől, talán még a Barcelona drukkereire is hatással volt a közönség hangja, s ugyan eltekintettek volna ettől az élménytől, a vereség után a katalánok bizonyosan azonosulni tudtak a dal mondanivalójával, főleg az első sorokkal. („Amikor átsétálsz egy viharon”…) A You’ll Never Walk Alone mára szorosan összeforrt a Liverpoollal. A klub himnuszává és mottójává vált, a futballrajongók többsége azonnal a Vörösökre gondol, ha a YNWA rövidítést látja.
A dal eredete és jelentősége
A kultikus indulónak azonban eleinte semmi köze nem volt a focihoz. A dal a Richard Rodgers, Oscar Hammerstein szerzőpáros által megalkotott Carousel című musical legnagyobb slágereként vált ismertté, melyet 1945-ben nagy sikerrel mutattak be a Broadway-n. A darab magyar vonatkozása, hogy a Carousel Molnár Ferenc Liliom című drámáján alapul, Molnár gyönyörű történetének amerikai musical változata. Az ismert zene a mű két kulcspillanatában is felhangzik. Először, mikor az előadás női főszereplője várandósan elveszíti férjét, ezzel a dallal próbálják őt vigasztalni, mondván: sohasem maradsz egyedül. Később a darab lezárásaként, mikor a főhősök immár felnőtt gyermeke elvégzi az egyetemet, ismételten felcsendül a dal. Ennek köszönhetően az Egyesült Államokban a YNWA a végzős egyetemisták ünnepélyes elbúcsúztatásának kedvelt zenéje.
A dal hatalmas sikert aratott, 1945-ben, a II. világháború végén szeretteiket elveszítő emberek reményt találtak benne. Az üzenet, miszerint sosem maradsz egyedül, sokakat segített át a háborús traumák feldolgozásában, a gyász és a veszteségek elviselésében. A későbbiekben ebből alakult ki a mai, a foci világában használt értelmezése, miszerint a szurkolók mindig ott lesznek a csapat mögött, sosem szabad feladni, a játékosoknak a közönség támogatásával a végsőkig kell küzdeniük. Az ismert dallamot rengetegen feldolgozták, többek között Frank Sinatra, Elvis Presley vagy a Pink Floyd.
YNWA a futballvilágban
A labdarúgás története szempontjából az 1960-as években vált igazán jelentőssé, amikor is a nagy rajongótáborral rendelkező liverpooli együttes, a Gerry & The Pacemakers is megtalálta a Molnár Ferenc drámáján alapuló Carousel balladáját. A banda You’ll Never Walk Alone-feldolgozása hatalmas sikert aratott az Egyesült Királyságban, a dal vezette is az ország slágerlistáját, s a Liverpool drukkerei felfedezték maguknak az éneket. A leginkább elfogadott verzió szerint a '60-as években a Liverpool hazai mérkőzései előtt a stadionban lejátszották a zenei toplista legjobb tíz számát, a szurkolók pedig hangosan énekelték azokat. Miután a Gerry & The Pacemakers You’ll Never Walk Alone-ja is hetekig a legjobb tízben tanyázott, a közönség a mára klubindulóvá vált éneket is lelkesen ismételte. 1963. október 29-én a dal a slágerlista első helyére került, így pont a kezdősípszó előtt csendült fel a YNWA. Pár héttel később, mikor a szám kikerült a top tízből a zenei listán, a szurkolók hiányolták, nem értették, hol az „ő daluk”.
A You’ll Never Walk Alone kifejezi a Liverpoolhoz hasonló futballromantikus szurkolók hozzáállását a labdarúgáshoz. A drukkerek végig a csapat mellett állnak, s sosem hagyják magára azt, a játékosok pedig a végsőkig hajtanak, emelt fővel járnak, s az utolsó pillanatig küzdenek, nem adják fel soha. Az iparváros lakói olyannyira elsajátították a dal mondanivalóját, hogy a klub szlogenjévé tették, mondhatni ilyen, amikor egy futballklub találkozik egy hozzá tökéletesen illő mottóval.
A Liverpool-szurkolók lelkes buzdítása a '60-as években olykor még az ellenfél szimpatizánsait is lenyűgözte. A YNWA így került többek között a Celtichez és a Borussia Dortmundhoz is. A legelfogadottabb verzió szerint a YNWA 1966-ban került a Celtichez, miután egy Liverpool elleni mérkőzésen meghallották azt a Vörösök szurkolóitól. A Celtic és a Borussia mellett olyan klubok repertoárjába is bekerült a dal, mint a Feyenoord, a Verona, az AEK Athén és a Clube Brugge. Azzal, hogy számos egyesület elénekli mérkőzései előtt, a YNWA nemcsak a Liverpool, hanem a labdarúgás egyfajta himnuszává is vált, még ha továbbra is leginkább a Vörösökkel azonosítják. Ha pedig két olyan együttes találkozik, amely a dalt egyaránt indulójának tekinti, akkor olyan csodálatos eseménynek lehetünk tanúi, mint a 2015/16-os Európa-liga negyeddöntőjében. A Liverpool és a BVB összecsapása nemcsak Jürgen Klopp volt klubjával való találkozása, illetve a drámai végjáték miatt vált emlékezetessé, hanem azért is, mert a két klub fanatikusai közösen énekelték a YNWA-t, elkápráztatva a futballszerető közönséget.
YNWA tragédiákban és diadalokban
A Liverpoolt történelme legnagyobb tragédiája során sem hagyta magára a dal. Az 1989-es Hillsborough-tragédia után, melynek következtében 96-an életüket veszítették, az áldozatok családtagjai „sosem jártak egyedül”. A szörnyű eseményt követő napon Liverpool egyik temploma körül összesen 13.000 ember gyűlt össze, hogy megemlékezzen az elhunytakról. A tömeg síri csendben gyászolt, csupán egyetlen kórista fiú énekelte, hogy a sérültek, az áldozatok és családtagjaik továbbra sem járnak egyedül. Egy hónappal később az FA-kupa döntőjében, melyet a Liverpool a nagy rivális Evertonnal játszott, a két egymással szemben álló tábor közösen énekelte a dalt, miközben az ismertté vált feldolgozást szerző együttes frontembere, Gerry Marsden vezényelte a megható jelenetet. A Hillsborough-tragédia után a YNWA új értelmet nyert, s még inkább a klub identitásának szerves részévé vált.
A You’ll Never Walk Alone a Liverpool legszebb napjain is a klubbal volt. 2005-ben az isztambuli BL-döntőn az AC Milannal szemben a félidőben 3:0-s hátrányban álló angolok szurkolói a klub himnuszának éneklésével próbáltak erőt adni a játékosoknak, hogy ne adják fel. Végül olyannyira sikerrel jártak, hogy csapatuk a futballtörténelem egyik legnagyobb fordítását hajtotta végre. A dal nemcsak a szurkolók labdarúgás iránti szeretetét és klubjuk iránti hűségét jelenti, az évek során egyfajta közösségépítő, mögöttes tartalommal bíró indulóvá vált, mely a fociból egyre inkább kikopó hagyományokat igyekszik megőrizni.
Az egyik legszebb YNWA-jelenet Dortmundból származik. A BVB egy Mainz elleni bajnoki mérkőzése során a közönség egyik idősebb tagja a meccs közben a stadionban veszítette életét. A csapat ultrái tiszteletből abbahagyták a szurkolást, a Sárga Fal elnémult, majd pár perccel a lefújás előtt a 80.000-es stadion közösen kezdett bele a You’ll Never Walk Alone-ba, elbúcsúzva eltávozott szurkoló társuktól. A YNWA nemcsak a Liverpool, hanem az egész labdarúgás ikonikus részévé vált. Molnár Ferenc révén pedig magyar vonatkozása is van a legendássá vált indulónak.
A magyar futballstadionok hangulata
A magyar futball is megélte a maga emlékezetes stadionnyitásait és a szurkolói hangulat csúcspontjait. Logikus magyarázat tudniillik nem volt, a telt ház garantált, az érdeklődés óriási, a futball-láz leírhatatlan. Így, ilyen hangulatban készült minimum a fél ország a stadionavatóra. Természetesen felejthetetlen ünnepre készült a Ferencváros. A klub és a szurkolói. A Fradi igencsak kivételes helyzetbe került, mivel egyetlen riválisa sem kapott ilyen csillogó-villogó, vadonatúj stadiont. Túlzás nélkül, az új aréna legalább olyan nívót képviselt, mint bármelyik nyugat-európai klub létesítménye. A Kádár-rendszerben az elvtársak nagy valószínűséggel nem rajongtak a zöld-fehér színekért, ám mégis a IX. kerületben épült egyedüliként új stadion.
A harmincezer néző akkorra már túl volt a színes, grandiózus avatóünnepségen, ilyen-olyan bemutatón, és egy 4-4-re végződött FTC-Vasas öregfiúk meccsen. Aztán jött a fő attrakció, a zöld-fehérek és a piros-kékek bajnoki találkozója, de ott már szó sem volt ünnepi hangulatról. A sportlap azt írta: „Ideges volt a légkör, sok a szabálytalanság, a két csapat játékosai makacsul és keményen adtak egymásnak…” Ez is mutatja, hogy a stadionok hangulata, az ottani zaj és a szurkolói érzelmek milyen mértékben befolyásolhatják magát a játékot és az események kimenetelét.
