MT és MTK Kábelek: Részletes Útmutató Jelentésükhöz és Alkalmazásukhoz
A modern otthonok és irodák elengedhetetlen részét képezik az elektromos kábelek, melyek biztosítják a különböző eszközök megbízható energiaellátását és működését. A széles választékban elérhető kábelek között az egyik leggyakrabban használt típus az MT, vagy korábbi nevén MTK kábel, amely rugalmasságának és sokoldalúságának köszönhetően számos háztartási és irodai alkalmazáshoz ideális választás.
Mi az MT és MTK Kábel?
Az MT (vagy régebbi kereskedelmi nevén MTK) jelű kábelek finomsodrott rézerekkel, PVC érszigeteléssel és PVC külső köpennyel gyártott, 300/300 V-tól 450/750 V-ig terjedő névleges feszültségű, hajlékony fogyasztói tömlővezetékek.
Felépítése
- Finoman sodrott rézvezető
- PVC érszigetelés (színezett erek)
- PVC külső köpeny
Az MT kábelek esetében a finom szövésű vékony rézvezetők miatt a kábel hajlékonyabb, rugalmasabb, hosszabb távon is képes elviselni a folyamatos mozgást (pl. fűnyíró hosszabbítók, műszaki cikkek tápkábelei).
A lángterjedést gátló PVC érszigetelést robusztus, sima külső köpeny óvja (CPR tűzosztály Eca, EN 60332-1-2), így megbízható választás számos beltéri fogyasztó fix betáplálásához.
Nagyon jól használható berendezések bekötésére, de akár tömített szerelésnél is, hiszen kör keresztmetszete révén a gyárilag erre tervezett tömszelencék teljesen körbe tudják fogni, kizárva az IP védelemben jól definiált osztályoknak megfelelően a port és a párát, vizet.
Felhasználási területek
Az MT kábelek kis és közepes mechanikai igénybevételekre használhatók, flexibilis bekötésekhez, különféle gépekhez. Vizes, nedves helyiségekbe korlátozottan alkalmasak, vízbe tartósan nem meríthetők, azaz többnyire otthonokban, konyhákban és irodaterületeken használatosak.
- Háztartási és irodagépek (mosógép, hűtő, nyomtató, PC-táp) csatlakoztatása.
- Készülékkábelként világítástechnikai lámpatestek, konyhai eszközök betápja.
- Kapcsoló- és elosztószekrények belső vezetékezése száraz vagy mérsékelten nedves helyen.
- Rögzített behúzás védőcsövekbe, kábelcsatornákba (nem kültér és nem tartós mozgatás).
A lakóterek, konyhák és irodák, valamint a háztartási készülékek, beleértve a párás helyiségeket, közepes igénybevétel mellett (például mosógépek és hűtőgépek esetén), valamint főző- és fűtőberendezésekhez is alkalmasak, feltéve, hogy nem érintkeznek forró felületekkel és nincsenek kitéve hősugárzásnak. Alkalmas továbbá rögzített bútorokba, válaszfalakba, dekoratív burkolatok mögé, üregekbe és előre gyártott építőelemekbe történő rejtett szerelésre.
Korlátozások
Kültéren vagy föld alatt közvetlenül nem használható. Nem ajánlott szabadtéri használatra, ipari vagy mezőgazdasági épületekben, és nem használható ipari hordozható szerszámokhoz. Falba történő telepítésre is alkalmas, de erre a célra inkább MCU és MBCU vezeték ajánlott. A réz villanyvezeték nem alkalmas szabadban vagy ipari üzemekben való fektetésre. Ilyen esetekben az MT sodrott réz kábel szerelésekor érdemes azt villamossági védőcsőbe húzni.
Műszaki jellemzők és típusok
Az MT kábelek többféle érszámmal és keresztmetszettel kaphatók, leggyakrabban 2x1,5 mm², 3x1,5 mm² és 3x1 mm² változatban. A következő táblázat összefoglalja a legfontosabb műszaki paramétereket:
| Jellemző | MT 2x1,5 mm² (H05VV-F) | MT 3x1,5 mm² (H05VV-F) | MT 3x1 mm² (H05VV-F) |
|---|---|---|---|
| Érszám / keresztmetszet | 2 × 1,5 mm² | 3 × 1,5 mm² | 3 × 1 mm² |
| Névleges feszültség | 300/500 V AC | 300/500 V AC | 300/500 V AC |
| Megengedett vezető-hőmérséklet (üzemben) | +70 °C | +70 °C | +70 °C |
| Megengedett vezető-hőmérséklet (rövidzárlatnál) | +150 °C | +150 °C | +150 °C |
| Környezeti hőm. (flexibilis fektetéskor) | -5 … +50 °C | -5 … +50 °C | -5 … +50 °C |
| Környezeti hőm. (rögzítve) | -40 … +70 °C | -40 … +70 °C | -40 … +70 °C |
| Külső átmérő (kerek) | ≈ 6,5 vagy 7,4 mm | ≈ 8,1 mm | ≈ 6,9 mm |
| Tömeg | ≈ 63-84 kg/km | ≈ 105 kg/km | ≈ 75 kg/km |
| Lángállóság / CPR | EN 60332-1-2, Eca | EN 60332-1-2, Eca | EN 60332-1-2, Eca |
| Min. hajlítási sugár (telepítésnél) | 4 - 8 × D | 4 - 8 × D | 4 - 8 × D |
| Érszínek (HD 308 S2 szerint) | barna (L) · kék (N) | zöld/sárga (PE) · barna (L) · kék (N) | zöld/sárga (PE) · barna (L) · kék (N) |
Az MT kábelek felhasználásához sok esetben érvéghüvely szükséges a biztonságos és stabil bekötés érdekében.
Wiha érvéghüvely prés kicsomagolás és gyorsteszt - 41246
MT Kábel Jelmagyarázat (Harmonizált Vezeték-kód)
A harmonizált vezeték-kódok segítenek azonosítani a kábelek tulajdonságait és rendeltetését. Az MT kábelek, mint például a H05VV-F, a következőképpen értelmezhetők:
- H - harmonizált európai jelű kábel.
- 03 / 05 / 07 - a névleges feszültségcsoport (300/300 V, 300/500 V, 450/750 V). Az MT kábelek általában 05-ös csoportba tartoznak, azaz 300/500 V névleges feszültségűek.
- V - PVC (polyvinyl-chlorid) szigetelés.
- V - PVC köpeny.
- H2 - lapos, kéteres kivitel (négyzetes keresztmetszet), de az MT általában kerek.
- F - hajlékony, finomsodrott (Class 5) rézvezetők.
- G - (az érjelölésben) védővezetőt tartalmazó kábel; ha nincs G betű, védővezető sincs.
- A végén szereplő érszám × keresztmetszet fejezi ki a felépítést (pl. 3x1,5 mm²).

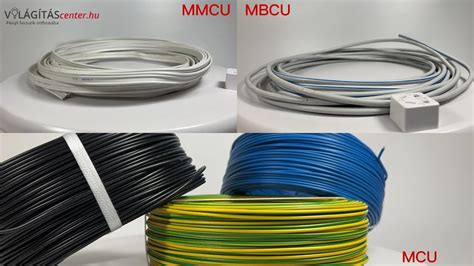

MT és MBCU Kábelek közötti különbségek
Az elektromos szerelések során gyakran merül fel a kérdés, hogy MT vagy MBCU kábelt válasszunk. A legfőbb különbség a vezetők felépítésében rejlik:
- MT kábelek: Finom szövésű vékony rézvezetők miatt a kábel hajlékonyabb, rugalmasabb, hosszabb távon is képes elviselni a folyamatos mozgást (pl. fűnyíró hosszabbítók, műszaki cikkek tápkábelei). Felhasználásához sok esetben érvéghüvely szükséges a bekötési pontoknál.
- MBCU kábelek: Teljesen tömör erekről lévén szó, a kábel merevebb, a meghajlított alakot bizonyos mértékig képes megtartani, kevésbé alkalmas mozgásra, leginkább fix bekötésekre használható. Érvéghüvely használata MBCU esetében nem szükséges.
Milyen vezetéket válasszak a lakásba?
Otthoni vagy kerti villanyszerelésnél nem mindegy, milyen kábelt használunk. Egy jól megválasztott vezeték biztonságos, tartós és az adott feladatra tökéletesen alkalmas.

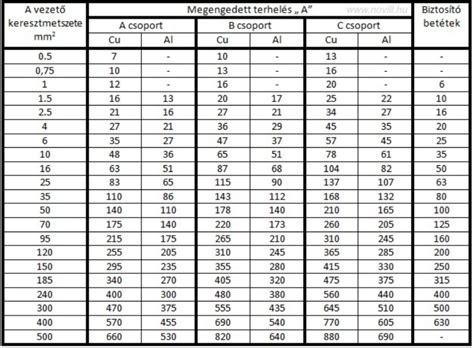

A vezeték keresztmetszete (pl. 1,5 mm² vagy 2,5 mm²) meghatározza, hogy mekkora áramot képes biztonságosan elvezetni:
- 1,5 mm²: világítási körök (kb. 10 A-ig), kisebb fogyasztók bekötéséhez ideális.
- 2,5 mm²: konnektorok, kisebb gépek (max. 16 A-ig) csatlakoztatására.
- 4 mm² / 6 mm²: nagyobb teljesítményű fogyasztók (pl. elektromos tűzhely, klímaberendezés) bekötésére alkalmas.
A kerti világításhoz vagy föld alatti vezetéshez ajánlott a vastag, UV- és nedvességálló burkolattal ellátott földkábeleket, például az NYY-J típusú kábeleket használni. Erősáramú kültéri kábelre (pl. 5×6 mm² keresztmetszettel) lehet szükség, ha nagyobb fogyasztókat (pl. kerti szivattyú, jakuzzi) kell bekötni.
A megfelelő vezeték kiválasztása az egyik legfontosabb lépés a biztonságos villanyszereléshez. Ha tanácsra van szüksége vagy nem biztos a választásban, forduljon szakemberhez a biztonságos és megfelelő megoldás érdekében.
