Az MTK (H05VV-F) 5x4 vezeték: részletes információk és terhelhetőségi útmutató
A vezeték egy olyan anyagból készült, általában hosszúkás alakú eszköz, amely elektromos áramot képes vezetni. Az elektromos hálózatok megbízható működéséhez elengedhetetlen a megfelelő vezeték kiválasztása. Az MTK (régi nevén MT kábel), vagy harmonizált jelöléssel H05VV-F, az egyik leggyakrabban használt vezeték Magyarországon, különösen a háztartásokban és irodákban. Ez a cikk az MTK 5x4 vezeték specifikus jellemzőit, alkalmazási területeit és a biztonságos terhelhetőségre vonatkozó információkat tárgyalja.
Az MTK 5x4 (H05VV-F) vezeték felépítése és tulajdonságai
Az MTK 5x4 vezeték egy rugalmas, kerek kivitelű, fehér PVC-köpenyű tömlővezeték, amely öt egymástól külön szigetelt, finomsodratú, csupasz réz eret tartalmaz - köztük a zöld/sárga védővezetőt (PE). A lángterjedést gátló PVC érszigetelést robusztus, sima külső köpeny óvja (CPR tűzosztály Eca, EN 60332-1-2), így megbízható választás háztartási gépek, ipari berendezések, hosszabbítók és egyéb beltéri fogyasztók fix betáplálásához.
Felépítés
Az MTK (H05VV-F) kábel részletes felépítése a következő:
- Rézvezető: Csupasz elemi szálakból sodrott, finoman sodrott rézvezető (Class 5 szerint).
- PVC érszigetelés: Az erek színekkel vannak megkülönböztetve a HD 308 S2 szabvány szerint.
- PVC külső köpeny: Robusztus, sima külső köpeny biztosítja a mechanikai védelmet.
Alkalmazási területek
Az MTK 5x4 vezeték széles körben alkalmazható, különösen ott, ahol kis és közepes mechanikai igénybevételre és flexibilis bekötésre van szükség.
- Háztartási és irodai környezet: Száraz és nedves helyeken, közepes mechanikai igénybevételre, olyan fogyasztók csatlakoztatására, mint pl. mosógép, hűtőszekrény, ventilátorok, motorok.
- Készülékek bekötése: Flexibilis bekötésekhez, különféle gépekhez, mint például mosógépek, hűtőgépek. Készülékkábelként világítástechnikai lámpatestek, konyhai eszközök betápja.
- Rögzített telepítés: Épületen belüli, kábelcsatornában vagy védőcsőben történő rögzített elhelyezésre készült, valamint kapcsoló- és elosztószekrények belső vezetékezésére száraz vagy mérsékelten nedves helyen.
- Korlátozott alkalmazási területek: Tűzhelyek vagy más forró berendezések esetén is alkalmazható, feltéve hogy nem érintkezik közvetlenül forró felületekkel és nem éri intenzív hősugárzás.
Fontos megjegyezni, hogy az MTK vezeték nem alkalmas szabadtéri vagy ipari üzemekben való fektetésre, illetve kültéren vagy föld alatt közvetlenül nem használható. Amennyiben kültéren, nedves helyen vagy föld alatt alkalmaznák, csak megfelelő mechanikai és környezeti védelem mellett tehető meg.
Előnyök és hátrányok
Előnyök
- Hajlékonyság: A hajlékony tulajdonsága miatt könnyebb vele szerelni, mint egy tömör, merev réz vezetékkel. A finom szövésű vékony rézvezetők miatt a kábel hajlékonyabb, rugalmasabb, hosszabb távon is képes elviselni a folyamatos mozgást (pl. fűnyíró hosszabbítók, műszaki cikkek tápkábelei).
- Sokoldalúság: Száraz, nyirkos helyiségekben egyaránt alkalmazható elektromos fogyasztók csatlakoztatására.
Hátrányok
- Érvéghüvelyezés: A hátránya, hogy általában érvéghüvelyezni kell a réz ereket bekötés előtt a megbízható csatlakozás érdekében.
- Külső környezeti korlátok: Ez a típusú vezeték nem alkalmas szabadban vagy ipari üzemekben való fektetésre. Kültéren vagy föld alatt közvetlenül nem használható.
Műszaki adatok és szabványok
Az MTK 5x4 (H05VV-F) vezeték specifikus műszaki paraméterei garantálják a biztonságos és hatékony működést. Az alábbi táblázat összefoglalja a legfontosabb adatokat.
Műszaki adatok: MTK (H05VV-F) 5x4
| Műszaki adat | Érték |
|---|---|
| Típus | H05VV-F |
| Érszám / Keresztmetszet | 5 x 4 mm² (finomsodratú, Class 5 réz) |
| Szín | Fehér |
| Névleges feszültség (Uo/U) | 300/500 V |
| Vizsgálófeszültség | 2000 V AC |
| Vezető anyaga | Réz |
| Szigetelés anyaga | PVC |
| Külső köpeny anyaga | PVC |
| Külső átmérő | ≈ 13,7 mm (kerek) |
| Üzemi hőmérséklet (mozgatva) | -5°C / +70°C |
| Üzemi hőmérséklet (rögzítve) | -40°C / +70°C |
| Üzemi hőmérséklet (flexibilis fektetéskor) | -5°C / +50°C |
| Rövidzárlati hőmérséklet | +150 °C (max. 5 másodperc) |
| Minimális hajlítási sugár | 4 - 8 × D (kb. 54,8 - 109,6 mm) |
| Lángállóság / CPR | EN 60332-1-2, Eca |
| Tömeg | ≈ 348 kg/km (0,348 kg/m) |
| Érszínek (HD 308 S2 szerint) | Zöld/sárga (PE), barna (L1), fekete (L2), szürke (L3), kék (N) |
Szabványok
A releváns szabványok garantálják a termék minőségét és biztonságát:
- DIN VDE 0281-5
- HD 21.5 S3 +A1+A2
- DIN EN 60228 5. osztály (vezető felépítése)
- HD 308 S2 (ér jelölése)
- ÖVE / ÖNORM E 8241 (HD21)
A vezeték terhelhetőségének fontossága
A vezeték terhelhetősége kulcsfontosságú a biztonságos elektromos hálózat kialakításában. A vezetékek kiválasztása során nem elég kizárólag a keresztmetszetet figyelembe venni. Számolnunk kell a fektetés módjával, a kábel hosszával, valamint azzal, milyen eszközöket fogunk táplálni és milyen biztosítékot alkalmazunk.
Miért fontos a terhelhetőség?
- Biztonság: A vezeték terhelhetősége azt a maximális áramerősséget jelenti, amelyet hosszú távon elvisel túlmelegedés nélkül. A nem megfelelően méretezett vezeték túlmelegedhet, tűzveszélyt okozva, vagy hibás működéshez vezethet.
- Hatékonyság: Minél hosszabb a vezeték, annál nagyobb a feszültségesés, ami befolyásolhatja a csatlakoztatott eszközök teljesítményét.
- Környezeti tényezők: A védőcsőbe vagy vakolat alá helyezett kábelek nem tudnak annyira jól hűlni, így csökken a megengedett terhelhetőségük.

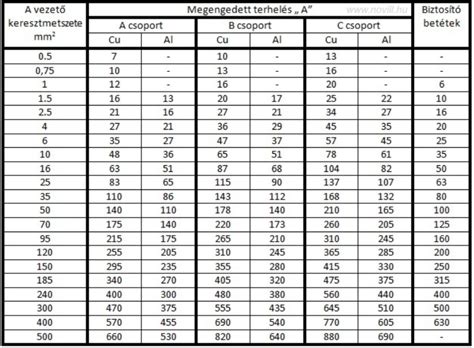

A biztonságos méretezéshez a szabványok (pl. EN 50565, MSZ HD 60364-5-52) figyelembevétele elengedhetetlen. Az elektromos vezetékek kiválasztása nemcsak a megfelelő keresztmetszet meghatározásáról szól: figyelembe kell venni az elhelyezés módját, a vezeték hosszát, a szigetelés típusát, valamint a védelmi eszközök (pl. kismegszakítók) paramétereit is. A kismegszakító nem csak a vezeték védelmét szolgálja (rövidzárlati áram), hanem a túlterhelések és zárlatok gyors lekapcsolását is. Az adatok az MSZ HD 60364-5-52 és EN 50565 szabványok alapján, szabadon fektetett egyeres rézvezetékekre vonatkoznak. A maximális kismegszakító érték minden esetben nem tartós terhelésre (MSZ HD szerint "időszakosan megengedett terhelés") vonatkozik.
Vásárlási információk
Az MTK 5x4 vezeték általában méterre kapható, de a rendelési módok eltérőek lehetnek.
- Az ár 1m-re vonatkozik és csak tekercsbe rendelhető, amennyiben eltérő méretre van szüksége keresse a dobos termékünket amiről méretre vágunk!
- A rendelt mennyiséget 500 m-es dobról vágjuk le; a dob általában csak teljes dob rendelésekor tartozék.
- 100 m-es gyári tekercs külön cikkszámon érhető el.
- H05VV-F 5G4 Fehér 100m tekercsek is kaphatók, amelyek flexibilis bekötést igénylő gépekhez ideálisak.
Harmonizált jelölés magyarázata
A harmonizált vezeték-kód (pl. H05VV-F) részletes információt nyújt a kábel tulajdonságairól.
Jelmagyarázat (harmonizált vezeték-kód):
- H - harmonizált európai jelű kábel.
- 05 - a névleges feszültségcsoport (300/500 V).
- V - PVC (polyvinyl-chlorid) szigetelés.
- V - PVC köpeny.
- F - hajlékony, finomsodrott (Class 5) rézvezetők.
- G - (az érjelölésben) védővezetőt tartalmazó kábel; ha nincs G betű, védővezető sincs.
- A végén szereplő érszám × keresztmetszet fejezi ki a felépítést (pl. 5x4mm²).
