A Puskás Aréna: Magyarország ikonikus sportlétesítményének tervezése és építése

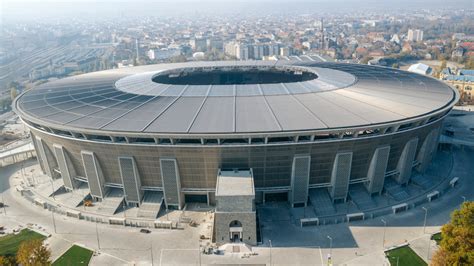

Az új Puskás Aréna Magyarország és Budapest ikonikus sportlétesítménye és a magyar kulturális élet modern többfunkciós adottságokkal rendelkező rendezvényhelyszíne is egyben, legyen szó labdarúgó mérkőzésekről vagy nagyszabású koncertekről. Belső tereinek adottságai számos lehetőséget kínálnak konferenciák, workshopok és exkluzív programok megvalósítására. A létesítmény kialakításának köszönhetően egyszerre akár 5 különböző eseményt is képes fogadni.

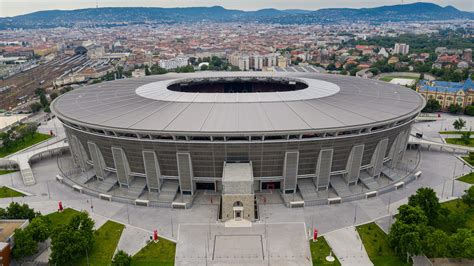

A Puskás Arénát körülvevő zöld és térkövezett területek a szabadidősportolók és a kültéri kikapcsolódásra vágyóknak, továbbá a nagy tömegeket vonzó sport-, illetve könnyűzenei eseményeknek, fesztiváloknak szolgálnak otthonául. 107 ezer négyzetméteren készült el a Puskás Aréna Park - hatalmas zöld terület, 3 db futókör, játszótér, szabadtéri rendezvényhelyszínek és kültéri kondipark várja a sportolásra, kikapcsolódásra vágyó budapestiek valamennyi korosztályát, a legkisebbektől a legidősebbekig. A sporteszközök, a sportpályák és a játszóterek is ingyen használhatók a nyitvatartási időben.
Egy nagy örökség
Az új stadion az 1953-ban épült stadion helyére épült, amely eredetileg közel 100 000 néző számára kínált ülőhelyet, és több sporttörténeti eseménynek adott helyszínt. 1954-ben a legendás Aranycsapat tagjai itt győzték le 7-1-re az angolokat. A 2016-os lebontás évében biztonsági okokból azonban már csak 28 300 férőhely állt rendelkezésre.
Magyarország elnyerte a 2020-ban megrendezésre kerülő labdarúgó Európa bajnokság néhány mérkőzésének rendezési jogát. Annak érdekében, hogy ez az esemény méltó és alkalmas körülmények között legyen megrendezhető, döntés született a kritikus állapotú Puskás Ferenc Stadion - korábban Népstadion - elbontásáról, ennek helyén egy új nemzeti stadion megépítéséről. Az új stadiont minden idők legnagyobb magyar focistájáról, Puskás Ferencről nevezték el.
A régi Népstadion fő karakterét adó pilonokat újraépítik, ezzel állítva emléket az eredeti épületnek. Dávid Károly eredeti koncepciója, a keletre néző magas lelátó és a vele szemben álló alacsonyabb tribün, valamint a főépület magasháza visszavonhatatlanul kijelölt egy tengelyt. Ehhez a későbbi korok építészei alkalmazkodtak. A régi Budapest Sportcsarnok erősítette ezt, az Olimpiai csarnok, a Szálloda kitért előle, az új Budapest Aréna végérvényesen pontot tett a végére. A stadion háta mögött gyülekeztek a kurtán-furcsán letett épületek. A Velodrom nem vett tudomást erről, mint legrégibb bútordarab a helyén várta sorsát. A Stefánia út tükrözésére épülő park koncepció és a Dromosz a tengelyességet tovább erősítette. Ennek a tengelynek városépítészeti előzménye nem volt, azonban a stadion építése óta eltelt idő várostörténetet teremtett.
A Puskás Aréna tervezése és méretei

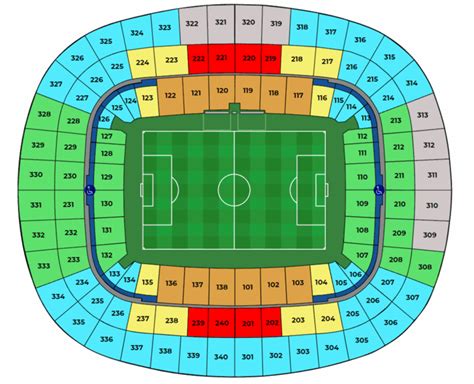

Az aréna a régihez hasonlóan ovális alaprajzú, alapterületét 60.703 négyzetméterre növelték meg. Legmagasabb pontja 50,7 méterrel van a talajszint felett, legszélesebb része 261,3, legnagyobb hossza 316,5 méter. A teljes terület monumentális 208 010 négyzetméteren terül el. A háromszintes lelátó 67 155 ülőhellyel rendelkezik, területe pedig összesen 36 374 négyzetméter. A stadiont 57.142 négyzetméter alapterületű tető fedi.
Az új létesítmény maximális befogadóképessége 67 155 fő. A múzeumot, éttermet, sportboltot, rendőrőrsöt, öltözőket és szociális helyiségeket és több, mint 500 parkolót is magában foglaló stadionban a régi Népstadion fő karakterét adó pilonokat újraépítik, ezzel állítva emléket az eredeti épületnek.
| Paraméter | Érték |
|---|---|
| Alapterület | 60 703 m² |
| Teljes terület | 208 010 m² |
| Legmagasabb pont | 50,7 m |
| Legszélesebb rész | 261,3 m |
| Leghosszabb rész | 316,5 m |
| Ülőhelyek száma | 67 155 |
| Tető területe | 57 142 m² |
| Felhasznált vasbeton | 19 000 tonna |
| Felhasznált beton | 150 000 tonna |
| Felhasznált acélszerkezet | 12 000 tonna |
A monumentális építkezés
Az új Puskás Ferenc Stadion építésének monumentális jellegéről mindent elmond, hogy a minél gördülékenyebb kivitelezés érdekében két betongyárat is létesítettek az épülő stadion területén, illetve volt olyan időszak, amikor az országban elérhető összes nagy teherbírású daru egyszerre a helyszínen dolgozott. A Magyar Építő Zrt. és a ZÁÉV Zrt. volt a kivitelezés fő felelőse. A kivitelezést elősegítette, hogy a helyszínre telepítettek 2 betongyárat, amelyek maximális kapacitása napi 1200 köbmétert tett ki. Ezzel a mindennapos forgalmi dugók okozta csúszásokat kívánták elkerülni.
Az építkezés három éve alatt mintegy 15.000 ember dolgozott a kivitelezésen, 19.000 tonna vasbetont, 150.000 tonna betont és 12.000 tonna acélszerkezetet használtak fel.
Így épült fel a Puskás Aréna
Mélyalapozástól a tetőszerkezetig
A mélyalapozás 3 hónapos csúszással indult, mivel a kivitelezési tervben annak felülvizsgálata során módosításokat kellett tenni. Az alapozásnál 1580 darab, összesen 26 kilométernyi cölöpöt építettek be. A szerkezetépítés során naponta mintegy 1500 ember dolgozott a helyszínen, illetve 16 darab toronydaru, illetve 5 darab mobil daru munkáját kellett összehangolni. Az előre gyártott szerkezetek - amelyeket naponta több kamion szállított - közé például a lelátóelemek, az alátámasztó gerendák, a födémszélek peremgerendái tartoztak.
A középső, pályán lévő vezérdaru 90 méter magas volt, a darukezelőnek minden nap kétszer kellett megtennie ezt az utat. Ő egy falmászó volt, aki annyira élvezte a helyzetet, hogy minden nap mérte, mennyi idő alatt ér fel. A tető acélszerkezete több mint 10 ezer tonna tömegű. Lenyűgöző élmény állni a stadion tetején, budapesti panoráma tárul elénk.

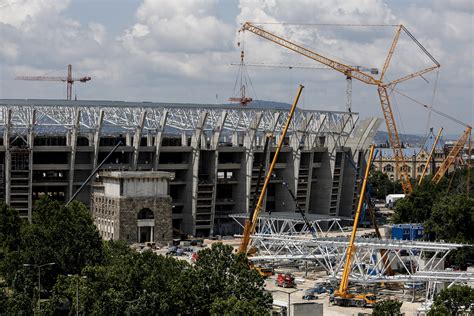

A legnagyobb építészeti kihívást az acél tetőszerkezet megépítése jelentette. Ehhez egy speciális lánctalpas darut vettek igénybe, mely Peruból Antwerpenen keresztül 25 nap alatt érkezett meg Budapestre. Az összeszerelése önmagában két hétig zajlott, de a daru időben meg tudta kezdeni a munkát, és ez a daru emelte be a helyére a tetőszerkezet 125 illetve 85 tonnás acél tartószerkezeti elemeit.
Schiffert Péter, a kivitelezésért felelős ZÁÉV Zrt. építésvezetője kiemelte, hogy a projekt rendkívül összetett volt, de az építkezésben résztvevők profi hozzáállása miatt sikerült a határidőt tartani. Ezért is elismerésre méltó, hogy egy ilyen nagy méretű építési projektnél minden zökkenőmentesen ment. Az aréna monolit vasbeton szerkezetének kivitelezésében kulcsszerepet játszott a Bayer Construct Zrt., együttműködve az Épszerk-Pannónia Invest Kft.-vel és a Sankó-Ép Kft.-vel. A feladatra a West Hungária Bau-Magyar Építő konzorcium adott megbízást.
Korszerű technológia és rendszerek
A tervezés és kivitelezés során eleget kellett tenni a megrendezésre vonatkozó pályázatban szereplő, az UEFA által összeállított rendkívül magas követelményeket támasztó „UEFA 2020” követelményrendszernek, amely a hazai gyakorlatot messze meghaladó feltételek teljesítését írta elő minden vonatkozásban, így az energiaellátás biztonságát, az erős- és gyengeáramú rendszerek műszaki színvonalát, a közvetítéstechnika, informatikai, sportvilágítási vonatkozásait is beleértve.
Az elektromos munkákkal kapcsolatban kiemelték: az UEFA minden előírásának megfelelően adták át a stadiont, így két, egymástól független 11 kV-os betáplálást alakítottak ki. A stadion üzemviteli biztonság szempontból két egymástól teljesen - nyomvonalban is - független 11kV-os középfeszültségű betáplálással működik, melyek között automatikus az átkapcsolás. Mindkét középfeszültségű betáplálás külön-külön is képes ellátni a létesítményt. Betáponként 6200kVA a csatlakozási teljesítmény, amely túltesz néhány város teljesítmény igényén is.
8 db energiacentrumot alakítottunk ki az épület bejárati és felső gépészeti szintjén, melyből a bejárati szinten találhatókba összesen 10 db 1600kVA-es transzformátor került beépítésre. A LED reklámfelületek, a sportvilágítás, a hangosítás, a teljes épület gyengeáramú rendszereit magába integráló IT/adatátviteli hálózat megtáplálására 4 db egyenként 400kVA teljesítményű szünetmentes hálózat létesült. A rendezvények zavartalan lebonyolítása érdekében a villamos berendezések képesek letelepíthető mobilgenerátorok fogadására is. Az épület világítása teljes mértékben korszerű, LED fényforrású lámpatestekkel valósult meg. A pálya sportvilágítását intelligensen vezérelt lámpatestek adják. Világítástechnikailag és villamos tervezői feladatként is kihívás volt a stadion külső homlokzat világításának kialakítása. Ide szintén intelligensen vezérelt RGB/LED fényforrású lámpatestek kerültek, amely képes a stadiont különböző színekben megjeleníteni. A rendszer kiépítése lehetővé teszi, hogy akár minden lámpatestet külön lehessen vezérelni, hogy az egyes eseményeken „testre szabott” színes világításban gyönyörködhessünk.
A csapadékvíz-elvezetés
A csapadékvízelvezetési rendszer kiválasztásakor a BG-Graspointnerre esett a választás. Fontos kritérium volt a vandalizmus elleni védelem és az öntöttvas rácsok KTL bevonata. A vandalizmus elleni védelem megóvja a rácsokat a szándékos rongálástól, a személyzet számára pedig könnyű karbantartást biztosít. A KTL bevonat megbízható korrózióvédelmet és színállóságot garantál. A cégünk által nyújtott műszaki támogatás fontos szerepet játszott a beruházó meggyőzésében. Műszaki tanácsadó kollégáink tapasztalataikkal és szaké
A Puskás Aréna építése és tervezése: A monumentális mérnöki munka
Az új Puskás Ferenc Stadion építésének monumentális jellegéről mindent elmond, hogy a minél gördülékenyebb kivitelezés érdekében két betongyárat is létesítettek az épülő stadion területén, illetve volt olyan időszak, amikor az országban elérhető összes nagy teherbírású daru egyszerre a helyszínen dolgozott. A Magyarország által elnyert 2020-as labdarúgó Európa-bajnokság néhány mérkőzésének rendezési joga döntést indukált a kritikus állapotú Puskás Ferenc Stadion - korábban Népstadion - elbontásáról, és annak helyén egy új nemzeti stadion megépítéséről.
Egy nagy örökség és építészeti koncepció
Az új stadion az 1953-ban épült létesítmény helyére épült, amely eredetileg közel 100 000 néző számára kínált ülőhelyet, és több sporttörténeti eseménynek adott helyszínt. Az új stadiont minden idők legnagyobb magyar focistájáról, Puskás Ferencről nevezték el. Dávid Károly eredeti koncepciója, a keletre néző magas lelátó és a vele szemben álló alacsonyabb tribün, valamint a főépület magasháza visszavonhatatlanul kijelölt egy tengelyt, melyet az új létesítmény tervezése során is figyelembe vettek. A stadion ikonikus megjelenését a régi Népstadion hagyományait őrző pilonok biztosítják, amelyek komoly mérnöki gondolkodást igénylő szerkezetnek bizonyultak.
Lenyűgöző méretek és kivitelezési kihívások
Az aréna a régihez hasonlóan ovális alaprajzú, alapterületét 60 703 négyzetméterre növelték meg. Legmagasabb pontja 50,7 méterrel van a talajszint felett, legszélesebb része 261,3, legnagyobb hossza 316,5 méter. A háromszintes lelátó 67 155 ülőhellyel rendelkezik, a stadiont 57 142 négyzetméter alapterületű tető fedi.
A mélyalapozás 3 hónapos csúszással indult, mivel a kivitelezési tervben annak felülvizsgálata során módosításokat kellett tenni. Az alapozásnál 1580 darab, összesen 26 kilométernyi cölöpöt építettek be. Az építkezés három éve alatt mintegy 15 000 ember dolgozott a kivitelezésen, 19 000 tonna vasbetont, 150 000 tonna betont és 12 000 tonna acélszerkezetet használtak fel.
A tetőszerkezet emelése
A legnagyobb építészeti kihívást az acél tetőszerkezet megépítése jelentette. Ehhez egy speciális lánctalpas darut vettek igénybe, mely Peruból Antwerpenen keresztül 25 nap alatt érkezett meg Budapestre. A tető acélszerkezete több mint 10 ezer tonna tömegű.
Így épült fel a Puskás Aréna
Technikai követelmények és az UEFA előírások
A tervezés és kivitelezés során eleget kellett tenni az UEFA által összeállított rendkívül magas követelményeket támasztó „UEFA 2020” követelményrendszernek. A stadion üzemviteli biztonság szempontból két, egymástól teljesen független 11 kV-os középfeszültségű betáplálással működik. A LED reklámfelületek, a sportvilágítás, a hangosítás és a teljes épület gyengeáramú rendszereit magába integráló IT-hálózat megtáplálására 4 db egyenként 400 kVA teljesítményű szünetmentes hálózat létesült.
A közművek és a környezet
A csapadékvízelvezetési rendszer kiválasztásakor a BG-Graspointnerre esett a választás. Fontos kritérium volt a vandalizmus elleni védelem és az öntöttvas rácsok KTL bevonata, amely megbízható korrózióvédelmet garantál. A 107 ezer négyzetméteren elterülő Puskás Aréna Park hatalmas zöld területeivel, futókörökkel és sportpályákkal várja a kikapcsolódásra vágyókat.
Adatok a kivitelezésről
| Paraméter | Érték |
|---|---|
| Befogadóképesség | 67 155 fő |
| Teljes terület | 208 010 négyzetméter |
| Toronydaruk száma | 15 db |
| Betonfelhasználás | 150 000 tonna |
Az új Puskás Aréna Magyarország és Budapest ikonikus sportlétesítménye, amely belső tereinek adottságai révén egyszerre akár 5 különböző eseményt is képes fogadni, legyen szó labdarúgó mérkőzésekről, koncertekről vagy exkluzív konferenciákról.
