A Puskás Aréna világításának részletei és története
A Magyar Építő Zrt., a ZÁÉV Zrt., a West Hungária Bau Kft és az ÉPKAR Zrt. által kivitelezett Puskás Aréna világítása lenyűgöző technikai és esztétikai megoldásokat foglal magában, melyek a stadion modern funkcióit és történelmi hátterét is figyelembe veszik.

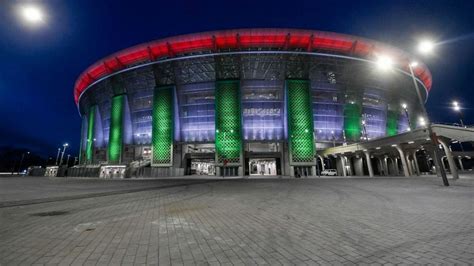

Az építmény három jól elkülöníthető homlokzati részből áll. Az áttört pilonrácsokkal díszített lépcsőházakat felül a glória-szerű tórusz köti össze, míg a pilonok közeit acélhálóval fedték le. Ezt a hármas felépítményt úgy kellett megvilágítani, hogy mindegyik rész önmagában is egyenletes megvilágítást kapjon, és összességében is homogén látványt adjon.
A megerősített felső hálótartó szerkezetre Disano gyártmányú, vonalas kialakítású Sicura típusú, 100 W teljesítményű RGBW LED-es lámpatestek kerültek, melyek opalizált védőüveget kaptak a minél egyenletesebb világítás érdekében. A pilonok közötti hálók megvilágításához egy csőre szerelték a lámpatesteket, amely 3 méter távolságban húzódik az alsó háló tartó csőtől. Erre a csőre közönként öt szélesen sugárzó, 158 W teljesítményű RGBW LED-es Griven Coral lámpatestet szereltek.
A pilonrácsok kiemelésére oszlopokra szerelt fényvetőket használtak. A pilonokkal szemben nyolc méter távolságban felállított térvilágítási kandeláberekre négy-négy, 281 W teljesítményű RGBW LED-es Griven Powershine fényvető került. Ezek alsó két tagja közepesen, felső két tagja keskenyen sugárzó, így a pilonok alsó és felső részeit külön-külön világítják meg. Annak érdekében, hogy a pilonrács derítése mellett ne jusson szórt fény a hálóra, a fényvetőkre egyedileg kialakított fényterelőket szereltek.
A hajdani toronyépület és emlékmúzeum
Külön témaként jelent meg a hajdani toronyépület, amely Puskás Ferenc emlékét őrzi, és emlékmúzeumként funkcionál. A régi épületkomplexumból egyedül megmaradt épületrész szerényen húzódik meg az új, 45 méter magas aréna árnyékában. A díszvilágítás is ezt a szerénységet kívánta tükrözni.
A főbejáratot két-két Ruby típusú, 58 W teljesítményű, aszimmetrikus optikás süllyesztett lámpatest jelöli ki. Az emeleti erkély félköríves kontúrját kétoldalt elhelyezett Jade típusú, 38 W lámpatestek rajzolják meg. Az építmény oldalai mellett futó angol aknákban elhelyezett, egyenként 5 darab Zaphir típusú, 66 W teljesítményű, szélesen sugárzó fényvető ritmikusan érzékelteti az épület méreteit.
Érdekes megoldás deríti a felső párkány feletti homlokzatokat. Ez a sima falú épületrész, amely nem volt része a hajdani toronyépületnek, az építtetők talán szerénysége miatt kapott kevésbé hangsúlyos világítást. Az ide szerelt világítást 33 darab 2 méteres és 2 darab 1 méteres, opalizált előlapos SL7 lámpatest alkotja. Az RGBW LED-es lámpatestekből álló berendezés képes a stadiont különböző színekben megjeleníteni.
A világítási rendszer technikai részletei és fejlődése
A rendszer kiépítése lehetővé teszi, hogy akár minden lámpatestet külön lehessen vezérelni, így programozással a legkülönfélébb igények és világítási képek jeleníthetőek meg. Az RGBW LED-es lámpatestekből álló berendezés képes a stadiont különbözőbb színekben megjeleníteni.
A stadionnak 1958 óta van világítása, ami akkoriban Európában is ritkaságnak számított, bár a korábbi 60 lux fényerő ma már alacsonynak tűnik. Először 1971-ben újították fel, majd hosszas előkészületek után 1992-ben teljesen új berendezés született a kor akkori legjobb világítási anyagaival. A berendezés új korában 2000 lux átlagos horizontális megvilágítást, a magasabb lelátóra telepített főkamera irányából pedig 1700 lux átlagos függőleges megvilágítást tudott. A főkamera legnagyobb közvetítési távolsága atlétikai versenyeknél 160 méter, amit légvonalban 175 méterről kellett megfelelő szinten megvilágítani.
A későbbiekben sajnos kiderült, hogy a betervezett és beépített izzók nem a legjobb teljesítményűek voltak, hamarabb elhasználódtak a korábbi típusoknál, és nem teljesítették a gyártó által ígért paramétereket. A Tungsram be is fejezte a gyártást a konstrukció kifogásolható minősége miatt. Akkoriban az üzemeltetés felvásárolta az elérhető készletet, ezeket használják mind a mai napig, de bizonytalan a jövő, ha ezek elfogynak.
A Puskás Aréna teljes világítását a legkorszerűbb, energiatakarékos LED lámpatestek biztosítják. A homlokzati díszvilágítást 560 darab színes LED világítótest oldja meg. A tervek szerint a díszvilágítás a korábban említett budapesti középületek kivilágítási rendjéhez igazodva üzemel majd.
A 190 milliárd forintba került arénával kapcsolatban felmerült kérdés a kivilágítás költségeivel kapcsolatban. Orbán államtitkár válasza szerint a stadion „Magyarország egyik legnagyobb középülete, de egyben turisztikai látványosság is. Számos más városképet meghatározó középületünk is rendelkezik díszkivilágítással, eddig ennek helyességében politikai konszenzus uralkodott.” Az épület „nincs folyamatosan, nincs éjjel-nappal kivilágítva. A díszvilágítás ugyanis - nevéből következően - sötétedés után éjfélig, vagy az éppen aktuális rendezvény végéig tart.” A díszvilágítást 560 darab energiatakarékos és költséghatékony LED világítótest biztosítja, ennek átlagos költsége várhatóan nem haladja meg a napi 7.000 forintot.
A Nemzeti Atlétikai Stadion világításának megalkotásakor dolgozták ki azt a módszert, amellyel rekordgyorsasággal és a lehető legnagyobb pontossággal lehet beállítani a lámpákat. A Pancho Arénában is geodéta jelölte ki azokat a pontokat a pályán, amelyekre a lámpákkal céloztak. Ezeket kitűzőkaróval megjelölték, s az alpinisták lámpáról lámpára haladva céloztak a pontokra, majd rögzítették a csavarokat. A lámpák beállítása és a pontok felszedése után éjjel történt a megvilágításmérés, majd következett az adatok kiértékelése és a finomhangolás, hogy az összes lámpa a legfényesebb legyen.
A Puskás Aréna világítása rengeteg érdekességet rejt. Az egykori Népstadion helyén épült Közép-Európa legnagyobb befogadóképességű, legkorszerűbb multifunkcionális arénája, melynek küzdőtere 11 000 négyzetméter, szélessége 205 méter, hosszúsága 316 méter, magassága több mint 52 méter. A tervezés során több, FIFA és UEFA által előírt világítási követelményrendszert kellett figyelembe venni. Minden lámpatest LED-es, DMX-szel vezérelhető, 5 700K színhőmérsékletű. A pályavilágítást 432 darab nagy teljesítményű, keskenyen sugárzó forgásszimmetrikus világítótest biztosítja. A nézőtér világításához 304 darab közepes teljesítményű, aszimmetrikus világítótestet használtak, ebből 28 a nézőtér biztonsági világítására szolgál. A két 11 kV-os független betáp miatt a világítás fél órán keresztül szünetmentes tápról is képes működni.
Az arénába nem kevesebb, mint 1700 km kábel van beépítve! A nézőtér 67 155 székének színe a piros és fekete árnyalatai, váltakozva elhelyezve. Ez nagyon praktikus, mivel TV közvetítésnél, ha nincs is tele a nézőtér, optikailag úgy néz ki, mintha minden széken ülnének.
A zöld fű különleges bánásmódot igényel: minőségét négy kamera monitorozza, melyek jelzik, hol van szükség éjszaka „mesterséges napoztatásra”. Ez 1000 W-os nátriumlámpákkal történik, amelyeket a közeljövőben cserélnek LED-es világításra.
Komoly kihívás volt az aréna vezérelt világítási rendszerének kiépítése. Több mint 30 ezer világítótest és mintegy 4,5 km LED-szalag került felszerelésre. Grandiózus a díszvilágítás is, amely 3 traktusra osztotta az épületet: pilonok (lépcsőházak), a feszített fémháló (ami az épület palástja) és a tórusz (épület felső része/koronája). Szintén különleges a Skybox világítási koncepciója: a „halszálka” mintás világítótest-kiosztások által létrehozott virtuális álmennyezet az egész szintet betölti. Itt kb. 4500 lámpatest 7,5 km hosszan felel a koncepció megvalósításáért. Ha mindegyik maximális fénnyel üzemelne, akkor „műteni is lehetne alatta”. Ezek a DALI-s világítótestek „normális üzemmódban” 30-40%-on világítanak, így adnak komfortos világítást.
Megastadionok - Puskás Aréna
Összességében elmondható, hogy a Puskás Arénának nemcsak a formája, hanem a világítási megoldásai is „világbajnokok”.
