Kültéri Kézilabdapálya Beton Felületen: Építés, Vonalazás és Karbantartás

A kültéri sportlétesítmények, különösen a kézilabdapályák, iránti igény folyamatosan növekszik. Egy megfelelően kivitelezett beton felületű kültéri kézilabdapálya hosszú távú megoldást nyújthat az iskolák, sportklubok és a lakosság számára egyaránt. Cégünk két mérnök irányításával 2006-tól foglalkozik bel- és kültéri sportpálya vonalazással, ipari objektumok jelölő festésével, így megfelelő tapasztalatot gyűjtöttünk a pályák létesítésével, a pályavonalak felfestésében különböző felületeken, mint parkettán, pvc-n, aszfalton, betonon.

Beszereztünk egy komoly német pályavonalazó berendezést és rendszert, amivel sportpályák, útvonalak vonalazását tudjuk precízen, egyenesen, ívesen felfesteni, ragasztani. Mivel a vonalazó rendszerrel hatékonyabban dolgozunk, az emberi ráfordítások alacsonyabb szintje miatt nagyon gyorsan tudunk tökéletesen egyenes és körvonalakat gyártani a piaci árak alatt. Alapvetően a további vonaltípusokat tudjuk ajánlani tollaslabda, kosárlabda, kézilabda, röplabda, tenisz, floorballpálya, futsal, streetball készítésre.

A Kézilabda Pálya Szabványos Méretei és Vonalazása

A kézilabdapálya 40×20 méteres, a játékot téglalap alakú játékterületen játsszák. A kézilabdapálya körül az oldalvonalak mentén legalább egyméteres, az alapvonal mögött legalább kétméteres biztonsági zóna kialakítása szükséges. A két kapu a pályán egymással szemben, a két alapvonal közepén helyezkedik el. Mérete: 2,08 méter magas és 3 méter széles. A kapukat rögzíteni kell a szilárd talajhoz, és két különböző színnel kell befesteni. Egy kézilabdapálya, mint a sportág játékteréhez, egyéb előírások is tartoznak, például a biztonsági előírások és a kiszolgáló helyiségek.

A pályavonalak precíz felfestése elengedhetetlen a szabályos játékhoz. A minőségi alapanyagokkal, mint a minőségi festék, maszkoló szalag, festőszerszámok stb. nem szabad spórolni, így csak ilyeneket használunk. Vonalaink párhuzamosságát és egymásra merőlegességét, illetve a szabványpályák méreteit garantáljuk.

A Kézilabda Pálya Jelölései Részletesen

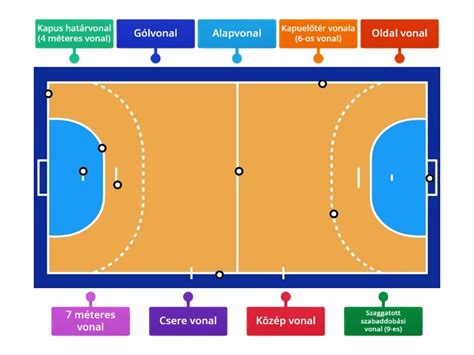

A kézilabdapálya a következő főbb vonalakat tartalmazza:

• Kapuelőtér: A két kapu előtt található folyamatos vonallal körülvett rész. Ezt a vonalat a kapuktól 6 méterre húzzák meg. Itt csak a kapus tartózkodhat, az itt lévő labda az övé. Kidobást kivéve a levegőben lévő labda megjátszható. Mezőnyjátékos belépéséért szabaddobás, kiállítás vagy büntető is járhat. Csak akkor marad büntetlen, ha a támadó játékos belöki a védő játékost.
• Szaggatott szabaddobási vonal: Minden pontja a kaputól 9 méterre, a kapuelőtér-vonaltól 3 méterre van felfestve.
• Hétméteres vonal: A kaputól 7 méterre található 1 méter széles vonal. A vonal mögött kell elhelyezkedni a hétméteres büntetődobásnál. Párhuzamos a gólvonallal.
• Gólvonal: A két kapufa mögött van, párhuzamos a büntetődobó-vonallal. Ha ezen szabályosan áthalad a labda, azt gólnak kell tekinteni.
• Kapus-határvonal: 15 centiméter hosszú, a kapu előtt 4 méterrel van. Hétméteres dobásnál a kapus nem lépheti át mindaddig, amíg a dobó játékos kezét a labda el nem hagyta.
• Középvonal: A pályát két egyenlő területű térfélre osztja, a két oldalvonal felezőpontjának összekötésével.
• Oldalvonal: A pálya hosszabb oldala. Ha kívül kerül rajta a labda, akkor a labdát utoljára érintő csapat ellenfele végezhet el bedobást.
• Cserevonal: Az oldalvonalra merőleges, a felezővonaltól 4,5 méterre meghúzott vonal. A játékosok a felezővonal és a cserevonal közötti területen végezhetik el a játékoscseréket.

Kézilabda Pálya Vonalazási Adatok

Az alábbi táblázat összefoglalja a kézilabdapálya főbb méreteit és a vonalak elhelyezkedését:

Betonfelület, mint Tartós Sportpálya Alap

A beton az egyik legmegfelelőbb aljzat kültéri sportpályákhoz, beleértve a kézilabdapályákat is, tartóssága és stabilitása miatt. A sportpadlónak tisztának kell lennie, hogy a szalag és a festék tökéletesen tapadjon. Mi is vállalunk pályatakarítást, zsírtalanítást a vonalazás előkészítéséhez.

Jó tudni, hogy akár 50 éves aszfalt, vagy beton sportpálya is felújítható egy új gumiburkolattal, sőt ebben az esetben az aljaz kialakításának a költsége is megspórolható.

Beton Aljzat Kialakítása: Egy Gyakorlati Példa

Amikor kültéri sportpályát tervezünk beton felülettel, több fontos szempontot is figyelembe kell venni. Egy 7,50 x 11,00 méter alaprajzi méretű pálya esetében, melyet 12 cm vastagságúra irányoztunk elő, a tartósságra történő méretezés elengedhetetlen. Gyakorlott szerkezettervezőként a szálerősítés mellett tettem le a voksomat, mivel nem szerettem volna, ha az elkészült lemez a középháló miatt esetlegesen megreped, vagy a bedolgozás után zsugorodási hajszálrepedéseket szenved. Acélszál (acélhaj) helyett műanyagszálakat javasolunk minimális vastagságban.

A betonminőség meghatározásához számba vettük, hogy milyen külső hatások érhetik a szerkezetet az élettartama során. A gépekkel nem járható sport jellegű monolit térbetonok az esetek túlnyomó többségében csak az emberek tömegét viselik, így a mechanikai terhelés nem lesz mértékadó. Javasolt betonminőség: C30/37-XC4-XF4-24-F3. Ezeket a betonokat kb. 3-4% légpórusképző adalékszerrel készítik, ami azért kell, hogy meglegyen a C30-as szilárdság. A képlékeny konzisztenciát és a légpórusképzést egyaránt adalékszerek alkalmazásával érhetjük el, a helyszínen víz hozzáadása nem megengedett. Egy köbméter frissbeton 375 kg (CEMII/A-S 42,5 N) cementet tartalmazott.

A Betonozás Lépései:

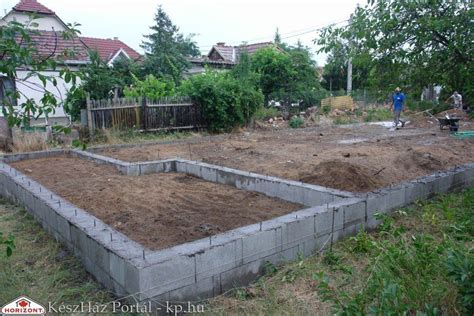

1. Alágyazat Kialakítása: A térbeton ágyazatának minimum 15 cm vastag tömörített homokos kavics, vagy tömörített zúzottkő terítés szükséges. A lemezt mindig tömörített homokos kavicságyazatra öntsük, hogy elkerüljük a felfagyást. Amennyiben a kiszedett talaj szemcsés, vagy tömörítés hatására keveredhet az ágyazattal, 1 réteg geotextília terítés is kelleni fog. Erre egy apróbb szemszerkezetű tömörített zúzottkő réteget építünk.
2. Zsaluzás: Zsaluzatként csak deszka lemezszél zsalut használunk.
3. Beton Keverése és Bedolgozása: A szálakat a helyszínen kell hozzákeverni a mixerben a hozott m3-nek megfelelően.
4. Felület Készítése és Utókezelés: A kész betonfelületet rotoros betonsimítóval (ismertebb nevén Tremix, vagy lepke) „polírozzuk” simára. A betonfelület elkészülte után az utókezelés fázisában 1 réteg geotextília és 1 réteg mezőgazdasági fóliaterítést kapott. Amikor lehúztátok a tetejét 1 réteg geotextília terítés, majd létrázható, vagy mezőgazdasági fóliaterítéssel el kell látni. A következő néhány napban fokozottan ügyelni kell arra, hogy a napsugárzás tönkre ne tegye a beton felületét.

Sikeres Kézilabda Pálya Projekt Példája

A Magyar Kézilabda Szövetség a sportág infrastrukturális feltételeinek javítása érdekében indította el állami támogatású programját, amelynek célja, hogy az utánpótlás-nevelés érdekében kézilabdázásra alkalmas pályák létesüljenek országszerte. A sportfejlesztéshez az önkormányzat biztosította a területet a Szabadidő Parkban, mely munkálatok teljes lebonyolítását a műszaki átvételig a Magyar Kézilabda Szövetség koordinálta. A terület lebetonozását követően kialakításra kerültek a csapadékvíz-elvezető részek, valamint palánk a játéktér körül, a kapuk mögött pedig labdafogó hálók lettek felállítva.

Az építési tervben szereplő adatok szerint a munkaterületet úgy alakították ki, hogy a felszíni és felszín alatti vizek a tervezett sportpálya szerkezetét sem az építés során, sem a későbbiekben ne károsíthassák. A műszaki tartalom alapján az eredeti környezet talajszintjéhez képest átlag 25 cm mély tükör készült és a felület lejtése olyan, hogy a víz mindenhonnan le tudjon folyni róla. Az oldalvonallal párhuzamosan sávos/beton folyóka kiépítése történt meg a csapadékvíz gyűjtésére. A sportpálya burkolata UV-álló anyagú, kék színű, az alapvonalon kívüli kifutó terek piros színnel lettek kialakítva.

A palánkrendszer a pályához - azt körülvevően - az alap és oldalvonalaktól 1 méteres távolságban került kiépítésre, amely 1,1 m magas. A palánk - integrálva a labdafogó háló tartószerkezetébe - időjárás és hőálló, 18 mm vastag fehér színű, lekerekített rétegelt lemezből, 50x50x3 mm horganyzott zártszelvény oszlopokkal került elhelyezésre. A beruházásról Domonyi László polgármester elmondta, hogy az országban 74 ilyen pálya kerül megépítésre. A pályát elsősorban a kézilabda klubok használhatják majd, és a fennmaradó időben a lakosság számára is megnyílik erre a lehetőség.

Minőségi Vonalazás és Karbantartás

Sajnos több alkalommal találkoztunk mások által készített hibás vonalazással, mint például a vonalak nem merőlegesek, vagy párhuzamosak egymással. Rossz minőségű festék miatt szakaszosan lekoptak, a vonalak/pálya méretei pontatlanok, görbék, szélességük változó, ívek szakaszosan töredezettek. Ezek a hibák a következő vonalfelújításnál, átfestésnél jelentős árnövelő tényezők, a hibák korrekciója miatt, esztétikailag csúnyák. Ezek nálunk nem történhetnek meg.

A sportlétesítményekben alkalmazott műszaki-technológiai megoldások karbantartása nagyon fontos kötelezettség. Különösen hangsúlyos pedagógiai és sportszakmai elvárás, hogy a köznevelési sportlétesítmények burkolatát és a létesítménybe vagy annak környezetébe telepített eszközöket (tartozékokat, alkatrészeket) a gyermekek, diákok és az egyéb igénybe vevők is az előírásoknak megfelelően használják, az átlagos használati időtartamot figyelembe véve.

Ideiglenes pályákra, bemutatókra, rendezvényekre ragasztott szalagvonalazást is kínálunk, mely azonnal használható 1-6 heti élettartammal. Fontos, hogy a pálya vonalazása ne utólagos festéssel, hanem beépített, anyagában szőtt, vagy megfelelő eszközökkel szabott és beragasztott vonalakkal történjen!

Ajánlatkérés és Szolgáltatásaink

Amennyiben a Szövetségének, iskolának, sportpályájának, illetve klubjainak, ismerősüknek pályát kell létesítenie vagy a régi vonalakat felfrissíteni, szívesen állunk rendelkezésükre az ország teljes területén. Természetesen tudunk mindenféle Ön által megtervezett pályákat, alakzatokat vonalazni, megfesteni. Vállalunk családi házaknál, nyaralókban kisebb sportpályák vonalazását is. Ha címert, feliratot szeretnének a pályára, azt is elkészítjük.

A megrendelő igényei szerinti kivitelezési munkáink magukba foglalják a sporteszközök beszerzését, és szabványos telepítését is, a burkolatkialakítást szegélyezéssel, vonalazással, illetve a kiegészítők telepítését is.

Kérjük, a pontos és részletes ajánlatunk megküldéséhez az alábbi adatokat küldjék meg:

1. Festendő burkolat típusa(i) (pvc, öntött sportpadló, aszfalt, gumiőrlemény, régi parketta, sportparketta...) és, hogy kültéri vagy beltéri a festendő pálya.
2. Terem és a festendő pálya nettó méretei, milyen pályát(kat), milyen színnel, hány cm széles vonallal szeretnének?
3. Hol kell (pontos cím/ek) és mikor a pályafestést elvégezni?
4. Van-e szellőzőrendszer vagy csak ablak/ajtónyitásra lehetőség?
5. Ki lesz a szerződő fél (aláírásra jogosult neve, Intézmény neve, székhely, azonosító szám pl. adószám)?
6. Fizetésre vonatkozóan vannak-e korlátok (pl. anyagelőleg)?
7. Kérem készítsenek a pályatestről közeli és a teremről (belső) távoli fotókat, hogy lássuk annak felszereltségét, esetleges korlátokat!

Keressenek bizalommal!
