A H05VV-F (régi nevén MT) kábelek: Felépítés, méretek és felhasználás
A megfelelő típusú kábel kiválasztása elengedhetetlen a biztonságos és hatékony elektromos bekötésekhez. Az MT kábel, mely ma már H05VV-F típusjelzéssel ismert, az egyik leggyakrabban használt flexibilis vezeték számos háztartási és ipari alkalmazásban.
Mi az az MT kábel?
Az MT kábel elnevezés a múltra tekint vissza; régi elnevezése: "MT kábel". Ma már a harmonizált H05VV-F típusjelzés alatt találjuk meg, amely pontosan meghatározza annak tulajdonságait és alkalmazhatóságát. Ez a típus a flexibilis bekötést igénylő gépekhez ideális választás.
Felhasználási területek és mechanikai igénybevétel
Az H05VV-F kábelek kifejezetten kis és közepes mechanikai igénybevételekre használhatók, flexibilis bekötésekhez, különféle gépekhez (pl.: hűtő és mosógépek). Rugalmasságuk miatt könnyedén alkalmazhatók olyan berendezéseknél, amelyek mozgatásra szorulnak, vagy ahol a kábelnek követnie kell a mozgást.
Ezen túlmenően, száraz és nedves környezetben alkalmazható, tartósan vízbe nem meríthető. Fontos megjegyezni, hogy bár nedves környezetben is megállja a helyét, kifejezetten víz alatti vagy tartósan vizes alkalmazásokra nem alkalmas.
Műszaki adatok és méretek
Az MT kábelek, hivatalosan H05VV-F típusjelzéssel, számos fontos műszaki paraméterrel rendelkeznek, amelyek meghatározzák teljesítményüket és biztonságosságukat.
Általános műszaki jellemzők
- Névleges feszültség: 300/500V
- Tesztfeszültség: 2000V
- Megengedett üzemi hőmérséklet: mozgatva: -5°C-tól +70°C-ig
- Rövidzárlati hőmérséklet max 5s: +150°C
- Minimális hajlítási sugár: 5 x kábel Ø
- Lángállóság: EN 60332-1-2
Példa egy specifikus méretre: H05VV-F 3G2,5
Egy gyakori méret, a H05VV-F 3G2,5, részletesebb jellemzőkkel bír, amelyek tovább pontosítják a kábel képességeit. A "3G2,5" jelölés azt jelenti, hogy a kábel 3 eret tartalmaz, melyek mindegyike 2,5 mm² keresztmetszetű.
| Jellemző | Érték |
|---|---|
| Típus | H05VV-F |
| Méret | 3x2,5 |
| Szín | Fehér |
| Flexibilis | hajlékony |
| Átmérő | 10,2mm |
| Feszültség | 300/500V |
| Vezető anyaga | réz |
| Szigetelés anyaga | PVC |
| Min. Üzemi Hőm. | -5°C |
| Max. Üzemi Hőm. | +70 °C |
| Árnyékolás | nincs |
Kábelméret kiszámítása | Kábelméret kiszámítása | Lépésről lépésre
A kábel felépítése és szabványai
A kábel belső szerkezete és a rá vonatkozó szabványok garantálják a biztonságos és megbízható működést, valamint a nemzetközi előírásoknak való megfelelést.

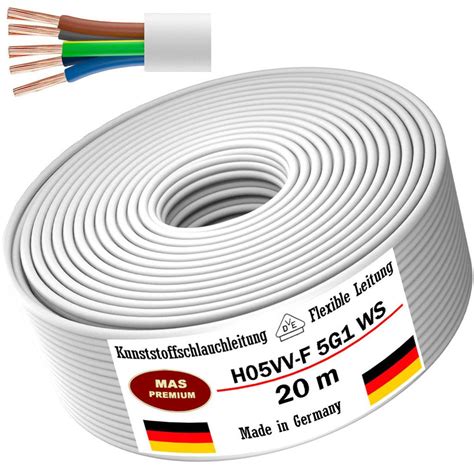

Belső felépítés
- sodrott rézvezető (Class5 szerint): A sodrott rézvezetők biztosítják a kábel rugalmasságát és jó vezetőképességét.
- PVC érszigetelés megkülönböztetés színekkel: Az erek színjelölése (HD 308 S2 szerint) segíti a helyes bekötést.
- PVC külső köpeny: A külső PVC köpeny védi a belső vezetőket a mechanikai sérülésektől és a környezeti hatásoktól.
Szabványok
Ezek a kábelek számos nemzetközi és európai szabványnak megfelelnek, biztosítva minőségüket és biztonságosságukat:
- DIN VDE 0281-5
- HD 21.5 S3 +A1+A2
- DIN EN 60228 class 5 (érszerkezet)
- HD 308 S2 (erek színjelölése)
- ÖVE / ÖNORM E8241 (HD21)
